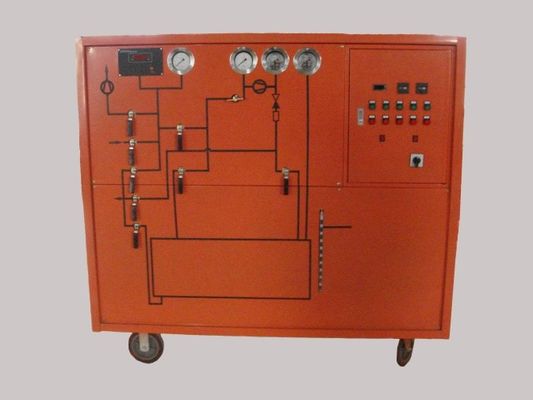

수동 조작, 기본 SF6 회수 장치, 36m3/h 압축기

수동 조작, 기본 SF6 복구 장치, 작동 전압 3단계 380V 50Hz

KSLH-36Y54100

주요 기술 성능 매개 변수
1장치의 성능 매개 변수
종류: 냉동 액화, 공기 냉각, 손으로 밀어 이동
작업 환경 온도 -10 °C~40 °C
초기 압력 (MPa) 0.8
회복 최종 압력 (MPa) ≤ 0053
1m3 부피 (h/m3) * ≤ 0에 필요한 시간5
초기 압력 (Pa) ≤ 133
팽창 최종 압력 (MPa) 0.7
1m3 부피 (h/m3) ≤ 0에 필요한 시간2
0.1MPa에서 133Pa까지 진공화하는 데 시간이 걸립니다 (h/m3) * * ≤ 1.0
최후 진공 (Pa) ≤ 10
진공 133Pa에서 24시간 동안 유지되며 증가 값 (Pa) ≤ 400
연간 누출률 ≤ 1%
재활용 후 SF6 수분 함량 (PPM/V) * * * ≤ 60
가스 순도 및 기름 함량 (PPM/G) ≤ 10
저장 방법: 액체
저장 압력 (MPa) 8
용량 (L) 100
가스 저장 용량 (kg) 100
건조 필터 재생 방법: 진공 난방 활성화 재생
전원 공급 3단계 4선 시스템 3 Φ 380V 50Hz
전체 전력 (kW) ≤ 10
소음 dB (A) ≤ 75

2주요 부품 성능 매개 변수
반 닫힌 형태
이론적 이동량 m3/h 36
최대 배기 압력 MPa 3.5
허용되는 배기 압력 MPa 3.0
SF6 압축기
최소 허용 흡수압 KPa 53
허용되는 최대 흡수압 MPa 10
최대 배기가스 온도 130 °C
전력 kW 22
전원 공급 3 Φ 380V 50Hz
추출 속도 L/s 15
진공 펌프 최종 진공 Pa ≤ 15
윤활유 HD25 냉각유
전력 kW 22
전원 공급 3 Φ 380V 50Hz
컨테이너 2급
설계 압력 MPa 8
컨테이너 설계 온도 45 °C
저장 용량 L 100
저장 용기 저장 용량 kg 100

운송 매개 변수

소화기 목재 상자
차원: 1600 * 1000 * 1200
전체 무게: 650kg
