완전 자동 SF6 회수, 진공, 충전 서비스 카트

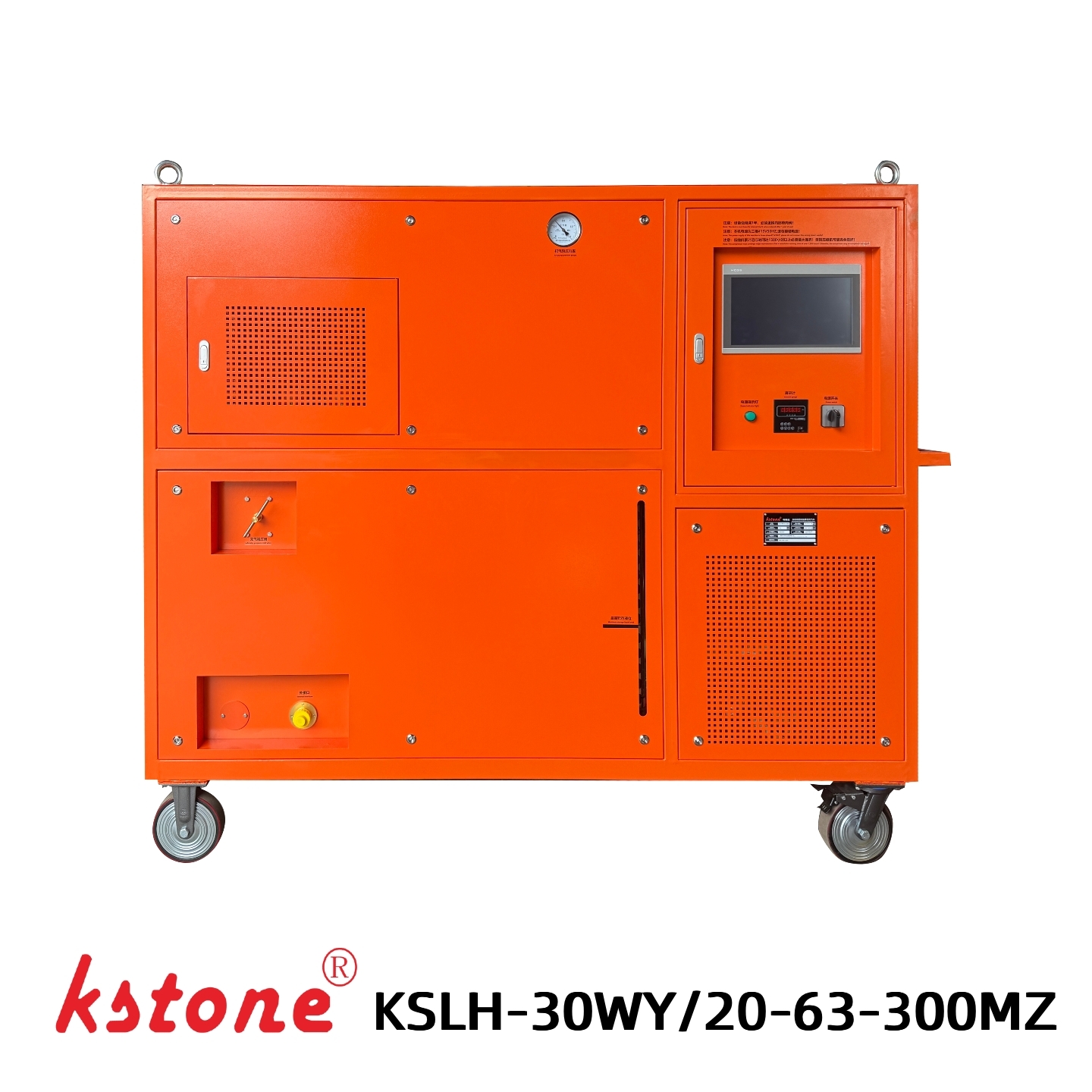

완전 자동 SF₆ 서비스 카트 (회수, 진공, 충전) - KSLH-30WY/20-63-300MZ

SF₆ 회수, 진공, 충전, 저장 및 가스 건조 시스템 통합 (300L 저장 용기 포함)

제품 개요

KSLH-30WY/20-63-300MZ 완전 자동 SF₆ 서비스 카트는 SF₆ 전기 장비의 제조, 설치, 시운전 및 유지보수 중에 SF₆ 가스의 회수, 진공, 충전, 저장, 실린더 충전 및 건조를 위해 설계된 통합 SF₆ 가스 처리 시스템입니다.이 시스템은 고압 액화 원리를 채택합니다. SF₆ 회수 중에는 가스를 더 높은 압력으로 압축하여 효율적인 저장 또는 가스 실린더로의 이송을 위해 액화합니다. 내장된 여과 및 건조 시스템은 회수된 SF₆ 가스에서 수분과 오염 물질을 제거하는 데 도움이 됩니다.PLC 터치스크린 제어 시스템을 갖춘 이 서비스 카트는 진공, SF₆ 회수, 균형 충전 및 압축기 보조 충전을 위한 자동 작동 모드를 제공합니다. 공정 흐름 및 작동 상태는 터치스크린에 직접 표시되어 작동을 단순화하고 수동 개입을 줄입니다.이 시스템은 공랭식 설계를 채택하고 이동식 핸드 푸시 구성을 사용하여 외부 수원 없이 작동할 수 있습니다.300L 저장 용기, 30m³/h SF₆ 압축기 및 63m³/h 진공 펌프를 갖춘 KSLH-30WY/20-63-300MZ는 GIS, 회로 차단기 및 기타 SF₆ 절연 전기 장비와 관련된 전문 SF₆ 가스 처리 응용 분야에 적합합니다.

주요 특징완전 자동 PLC 제어통합 PLC 제어 시스템은 진공, 회수, 균형 충전 및 압축기 보조 충전을 위한 자동 작동 모드를 제공합니다. 공정 흐름 및 작동 매개변수는 터치스크린에 표시됩니다.

고압 SF₆ 액화이 시스템은 고압 액화 기술을 사용하여 회수된 SF₆ 가스를 액체로 전환하여 효율적인 저장 및 저장 용량 요구 사항을 줄입니다.통합 SF₆ 회수, 진공 및 충전

하나의 서비스 카트에는 가스 회수, 진공 배출, 충전, 저장 및 실린더 충전을 포함한 여러 필수 SF₆ 처리 기능이 통합되어 있습니다.통합 저장 용기는 공칭 부피 300L 및 최대 300kg의 액체 SF₆ 저장 용량을 제공하여 서비스 작업 중 현장 저장을 제공합니다.

고용량 진공 시스템이 시스템에는 가스 충전 전에 SF₆ 전기 장비를 배출하기 위한 궁극적인 진공이 ≤10 Pa인 63m³/h 진공 펌프가 장착되어 있습니다.가스 건조 및 정제여과 및 건조 시스템이 SF₆ 회수 공정에 통합되어 있습니다. 자체 재생 건조제 필터는 진공 가열 활성화 재생을 사용하여 시스템의 건조 성능을 유지하는 데 도움이 됩니다.공랭식 이동식 설계회로 차단기 설치, 유지보수 및 서비스 중 SF₆ 회수, 진공 및 가스 충전에 적합합니다.주요 기능

완전 자동 SF₆ 가스 회수

SF₆ 진공 배출

SF₆ 가스 충전

균형 압력 충전

압축기 부스트 충전

SF₆ 가스 저장

SF₆ 실린더 충전SF₆ 가스 여과

SF₆ 가스 정제

자체 재생 건조제 여과응용 분야GIS 유지보수

이 시스템은 GIS 유지보수 전에 SF₆를 회수하고 SF₆ 가스를 다시 채우기 전에 장비를 배출하는 데 사용할 수 있습니다.

SF₆ 회로 차단기회로 차단기 설치, 유지보수 및 서비스 중 SF₆ 회수, 진공 및 가스 충전에 적합합니다.SF₆ 전기 장비 제조

통합 회수, 진공 및 충전 기능은 SF₆ 절연 전기 장비의 생산 및 조립 중 SF₆ 가스 처리에 적합합니다.

장비 설치 및 시운전서비스 카트는 GIS 및 기타 SF₆ 절연 장비의 설치 및 시운전 중 진공 배출 및 SF₆ 충전에 사용할 수 있습니다.SF₆ 가스 회수 및 저장

회수된 SF₆는 통합 300L 저장 용기에 액화하여 저장하거나 가스 실린더로 이송할 수 있습니다.

SF₆ 가스 재사용 및 처리

여과 및 건조 시스템은 가스 품질 및 응용 요구 사항에 따라 후속 저장 또는 재사용 전에 회수된 SF₆ 가스를 처리하는 데 도움이 됩니다.

• 기술 사양
• 시스템 성능
• 매개변수
• 사양
• 5
• KSLH-30WY/20-63-300MZ
• 시스템 유형
• 완전 자동, 고압 액화, 공랭식, 이동식
• 작동 주변 온도
• -10℃ ~ 40℃
• 회수 초기 압력
• 0.8 MPa

회수 최종 압력

≤1 kPa

1m³당 회수 시간

≤0.3 h/m³

충전 초기 압력

≤133 Pa

충전 최종 압력

0.7 MPa

1m³당 충전 시간

≤0.15 h/m³

진공 시간

0.1 MPa에서 133 Pa까지 ≤0.45 h/m³

궁극적인 진공

≤10 Pa

진공 유지

133 Pa에서 24시간 후 ≤400 Pa 상승

펌핑 속도

63 m³/h궁극적인 진공≤10 Pa

SF₆ 저장 용기

통합 저장 용기를 통해 고압 액화 공정 후 회수된 SF₆를 액체 형태로 저장할 수 있습니다.

저장 용량

300 kg

SF₆ 가스는 연결된 전기 장비에서 회수되어 저장용으로 액화됩니다.

균형 충전

단위

수량

1완전 자동 회수, 진공 및 충전 카트세트

1

1사용 설명서사본

13적합성 인증서

1. M36×2 씰링 개스킷1
2. 5이중층 강철 와이어 편조 고무 호스 M27×1.5×5(m), 한쪽 끝에 볼 밸브 실린더 커넥터, 다른 쪽 끝에 DN20 자체 밀봉 커넥터

개

1

5

이중층 강철 와이어 편조 고무 호스 M27×1.5×10(m), 양쪽 끝에 DN20 자체 밀봉 커넥터

개

1

6

M36×2 씰링 개스킷

개

5

7

M27×1.5 씰링 개스킷

개

10

• 8
• 전원 케이블
• m
• 10
• 참고:
• 연결 호스, 커넥터 및 어댑터는 고객의 SF₆ 전기 장비 및 가스 실린더 인터페이스에 따라 맞춤 설정할 수 있습니다.
• KSLH-30WY/20-63-300MZ를 선택하는 이유?

완벽한 SF₆ 서비스를 위한 단일 시스템

회수, 진공, 충전, 저장, 실린더 충전, 여과 및 건조가 단일 이동식 서비스 카트에 통합되어 있습니다.

자동 작동

PLC 제어 시스템은 복잡한 SF₆ 처리 작업의 작동을 단순화하고 사용자가 다른 자동 작동 모드를 선택할 수 있도록 합니다.고효율 SF₆ 회수고압 액화 원리를 통해 회수된 SF₆를 액화하여 효율적인 저장 및 이송이 가능합니다.대용량 300L 저장 용량통합 300L 저장 용기는 회수된 SF₆에 대한 상당한 현장 용량을 제공합니다.

고진공 성능63m³/h 진공 펌프와 ≤10 Pa의 궁극적인 진공으로 SF₆ 충전 전 진공 배출에 적합합니다.외부 수원 불필요

공랭식 설계는 냉각수 공급의 필요성을 제거하여 서비스 카트를 현장 응용 분야에 더 편리하게 만듭니다.
