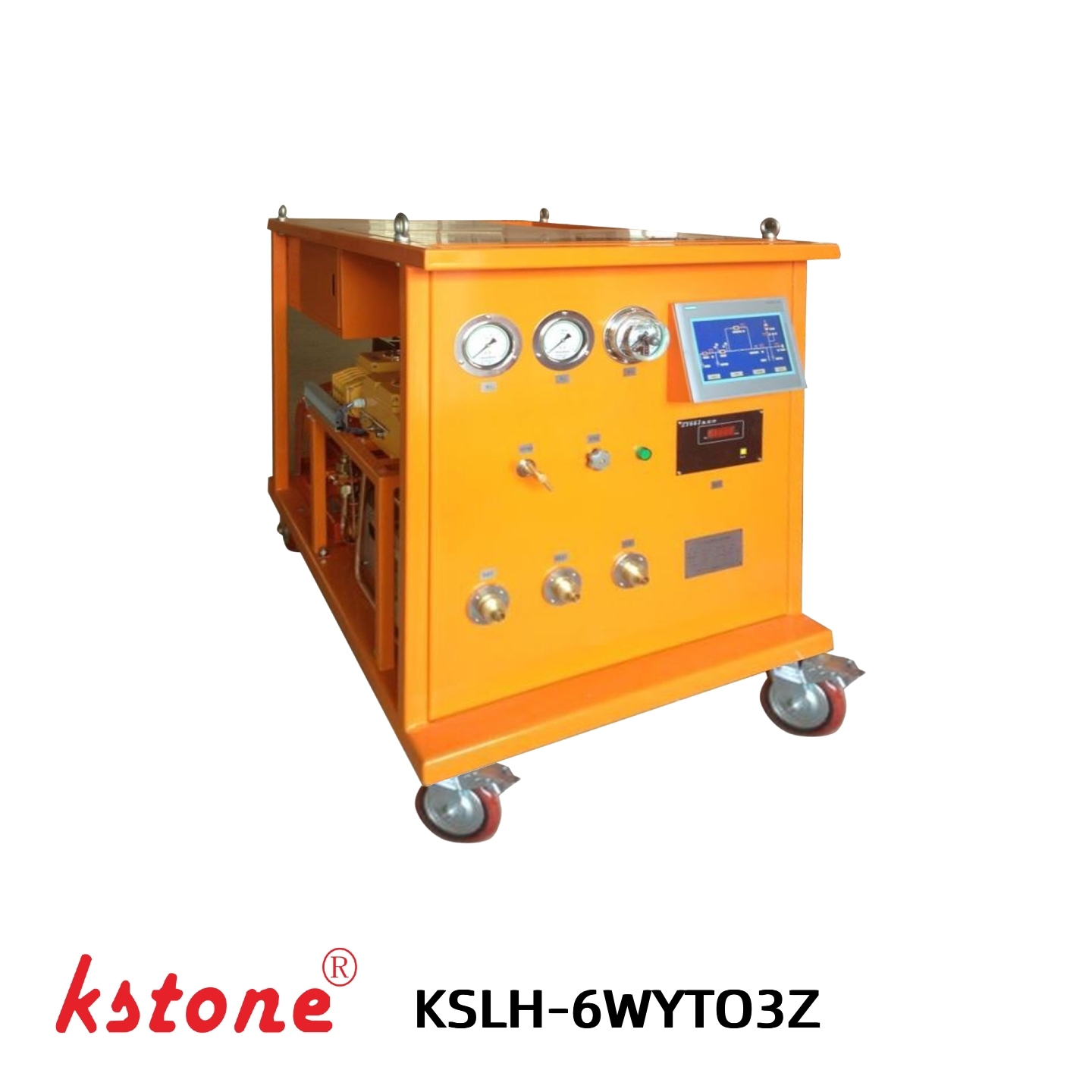

완전 자동 SF6 가스 회수, 진공 및 채식 시스템

원래 장소	상하이
브랜드 이름	KSTONE
인증	ISO-9001
모델 번호	KSLH-6WYTO3Z
문서	KSLH-6WYTO3Z fully automati...em.pdf
최소 주문 수량	1
포장 세부 사항	나무로 된 box/ 카톤 박스
배달 시간	45일
지불 조건	티/티
공급 능력	연간 1000 대

제품 상세 정보

궁극의 진공

1Pa 이하

오일프리 SF₆ 압축기

6m3/h

진공 압축기

5.8 m³/h

25 m³/h

완전 자동 SF6 가스 회수 시스템

SF6 진공 및 충전 시스템

보증된 SF6 회수 시스템

메시지를 남겨주세요

제품 설명

완전 자동, 고압 액화, 공랭식, 이동식

완전 자동 SF₆ 가스 회수, 진공 및 충진 시스템

고압 액화 · 오일 프리 컴프레서 · 자동 PLC 제어 · 재생식 건조 및 필터링

가 회수된 가스를 압축합니다.KSLH-6WYTO3Z 완전 자동 SF₆ 가스 회수, 진공 및 충진 시스템은 GIS, 차단기 및 기타 SF₆ 절연 전기 장비에 사용되는 SF₆ 가스의 회수, 고압 액화, 진공 배출 및 재충진을 위한 이동식 SF₆ 가스 처리 장치입니다.

이 시스템은 시스템에 냉각수가 필요한가요?, 고압 액화 기술, ≤1 mbar, 재생식 건조 및 필터링, 10인치 PLC 터치스크린 및 외부 계량 시스템을 하나의 통합 장치로 결합합니다.

완전 자동 제어, 공랭식 작동 및 이동식 트롤리 디자인을 갖춘 KSLH-6WYTO3Z는 전력 장비 제조업체 및 현장 SF₆ 서비스 및 유지보수 응용 분야 모두에 적합합니다.

주요 특징

완전 자동 PLC 제어

KSLH-6WYTO3Z에는 중앙 집중식 제어 및 모니터링을 위한 10인치 PLC 터치스크린이 장착되어 있습니다.

터치스크린은 작동 프로세스와 주요 매개변수를 표시하여 작업자가 수동 개입을 줄이면서 SF₆ 회수, 진공 배출 및 충진 작업을 관리할 수 있도록 돕습니다.

10인치 PLC 터치스크린
자동 공정 제어
실시간 작동 상태 표시
매개변수 설정 및 모니터링
mbar 및 bar 단위 압력 표시

고압 SF₆ 액화

이 시스템은 고압 액화 설계를 사용하여 SF₆ 가스를 회수하고 외부 실린더에 효율적으로 저장하기 위해 액화합니다.

오일 프리 SF₆ 컴프레서의 최대 토출 압력은 ≤1 mbar에 도달하여 고압 SF₆ 액화에 충분한 압력을 제공합니다.

SF₆ 가스 → 압축 → 필터링 및 건조 → 고압 액화 → 저장 실린더

최대 컴프레서 토출 압력

이 시스템은 이론적 용량이 6 m³/h이고 최대 토출 압력이 최대 컴프레서 압력인 전용 ≤1 mbarKSTONE은 장비 구성, 저장 실린더 요구 사항, 전원 공급 장치 및 응용 분야 조건에 따라 맞춤형 SF₆ 가스 처리 솔루션을 제공합니다.

오일 프리 압축 설계는 회수 중 윤활유가 SF₆ 가스 회로에 들어가는 것을 방지하는 데 도움이 됩니다.

이는 회수된 SF₆ 가스의 품질 유지가 중요한 응용 분야에 특히 적합합니다.

재생식 건조 및 필터링

통합 건조 및 필터링 시스템은 SF₆ 가스 회수 중 수분 및 입자 오염을 줄이는 데 도움이 됩니다.

건조 필터는 어떤 가스를 처리할 수 있나요?을 사용하여 필터를 재생하고 재사용할 수 있습니다.

이 시스템은 회수된 SF₆ 수분 수준을 다음으로 달성하도록 설계되었습니다:

계량 기능

외부 계량 시스템은 예KSTONE은 장비 구성, 저장 실린더 요구 사항, 전원 공급 장치 및 응용 분야 조건에 따라 맞춤형 SF₆ 가스 처리 솔루션을 제공합니다.

작업자는 터치스크린을 통해 실린더 무게를 직접 모니터링하고 다음을 사용할 수 있습니다:

영점 조절 계량
실시간 무게 표시
자동 차단

이를 통해 작업자는 충진 중 전송되는 SF₆ 가스의 양을 제어할 수 있으며 과충진을 방지하는 데 도움이 됩니다.

심층 진공 배출

이 시스템에는 궁극 진공이 ≤1 mbar인 건조 필터를 재생할 수 있나요?KSTONE은 장비 구성, 저장 실린더 요구 사항, 전원 공급 장치 및 응용 분야 조건에 따라 맞춤형 SF₆ 가스 처리 솔루션을 제공합니다.

진공 시스템은 가스 충진 전에 SF₆ 장비에서 공기와 수분을 배출하는 데 사용할 수 있습니다.

전체 진공 시스템의 지정된 궁극 진공은 다음까지 도달할 수 있습니다:

≤1 mbar

공랭식 및 이동식 디자인

KSLH-6WYTO3Z는 공랭식 설계를 채택하여 외부 냉각수 공급이 필요하지 않습니다.

이동식 트롤리 구조에는 현장 서비스 중 편리한 이동 및 위치 지정을 위한 회전 및 고정 바퀴가 장착되어 있습니다.

이로 인해 시스템은 다음 용도에 적합합니다:

변전소 유지보수
GIS 서비스
차단기 유지보수
현장 SF₆ 가스 회수
전기 장비 설치

SF₆ 가스 회수 시스템이란 무엇인가요?

SF₆ 가스 회수 시스템은 유지보수, 설치 및 서비스 중 전기 장비에서 육불화황(SF₆) 가스를 안전하게 회수, 저장 및 재사용하는 데 사용되는 특수 장비입니다.SF₆는 절연 및 아크 소호 매체로 널리 사용됩니다:

가스 절연 개폐 장치 (GIS)

SF₆ 차단기
가스 절연 송전선 (GIL)
고전압 전기 장비
변전소 장비
유지보수 중에는 SF₆ 가스를 대기 중으로 직접 방출하는 대신 회수해야 합니다.

완전한 SF₆ 가스 처리 시스템은 다음과 같은 여러 필수 작업을 수행할 수 있습니다:

회수 → 필터링 및 건조 → 액화 → 저장 → 진공 배출 → 재충진

KSLH-6WYTO3Z는 이러한 핵심 기능을 하나의 이동식 시스템으로 통합합니다.

KSLH-6WYTO3Z 작동 방식

1. SF₆ 가스 회수

SF₆ 가스는 전기 장비에서 추출되어 회수 시스템으로 이송됩니다.

6 m³/h 오일 프리 SF₆ 컴프레서

가 회수된 가스를 압축합니다.시스템에 냉각수가 필요한가요?회수 과정 중 가스는 통합 건조 및 필터링 시스템을 통과합니다.

이 시스템은 다음을 제거하는 데 도움이 됩니다:

수분

고체 입자

재생식 건조 필터는 진공 가열을 통해 활성화하여 반복적으로 사용할 수 있습니다.
3. 고압 액화

압축된 SF₆ 가스는 고압 액화를 위해 추가로 가압됩니다.

액화된 SF₆는 외부 저장 실린더로 이송될 수 있습니다.

4. 진공 배출

유지보수 후 또는 재충진 전에 진공 시스템은 전기 장비에서 공기와 잔류 가스를 배출합니다.

진공 펌프는 다음의 펌핑 속도를 제공합니다:

25 m³/h

궁극 진공:

≤1 mbar

5. SF₆ 가스 충진

건조 필터를 재생할 수 있나요?

외부 계량 시스템은 실린더 무게를 지속적으로 모니터링합니다.

자동 차단 기능은 사전 설정된 작동 조건에 따라 충진 프로세스를 중지할 수 있습니다.

기술 사양

매개변수

사양

모델	6 m³/h
유형	완전 자동, 고압 액화, 공랭식, 이동식
응용 분야	SF₆ 가스 회수, 진공 및 충진
작동 온도	-10°C–40°C
회수 초기 압력	8 bar
회수 최종 압력	≤1 mbar
충진 초기 압력	건조 필터를 재생할 수 있나요?
충진 최종 압력	건조 필터를 재생할 수 있나요?
궁극 진공	≤1 mbar
회수 SF₆ 수분	건조 필터를 재생할 수 있나요?
오일 함량	0
액화 방법	고압 액화
건조 필터 재생	진공 가열 활성화 재생
전원 공급 장치	3Φ 380 V, 삼상 4선식
총 전력	≤7 kW
소음 수준	≤70 dB(A)
치수	도색
1200 × 800 × 1170 mm	무게
주요 부품 사양	소음

사양

오일 프리 SF₆ 컴프레서	6 m³/h
최대 컴프레서 토출 압력	최대 컴프레서 압력
진공 컴프레서	≤1 mbar
진공 컴프레서 궁극 진공	≤1 mbar
진공 펌프	건조 필터를 재생할 수 있나요?
25 m³/h	≤1 mbar
<1 mbar	건조 필터를 재생할 수 있나요?
외부 계량 시스템	0–120 kg
계량 기능	예
건조 필터	재생식
건식 필터	입자 필터
예	10인치 PLC 터치스크린

통합된 10인치 PLC 터치스크린은 SF₆ 가스 처리 시스템의 작동 및 모니터링을 위한 중앙 집중식 인터페이스를 제공합니다.

메인 인터페이스

메인 인터페이스는 작동 프로세스 및 시스템 상태에 대한 개요를 제공합니다.

설정 인터페이스

설정 인터페이스를 통해 작업자는 작동 매개변수 및 제어 기능을 구성할 수 있습니다.

작업 페이지

작업 페이지는 SF₆ 회수, 진공 배출 및 충진 중 실시간 정보를 제공합니다.

응용 분야

GIS 유지보수

KSLH-6WYTO3Z는 GIS 검사 및 유지보수 중 SF₆ 가스 회수, 진공 배출 및 재충진에 사용할 수 있습니다.

SF₆ 차단기 서비스

이 시스템은 차단기 유지보수 및 서비스 중 SF₆ 회수 및 재충진 작업을 지원합니다.

변전소 유지보수

이동식 공랭식 디자인은 변전소에서 현장 SF₆ 가스 처리에 적합합니다.

전기 장비 설치

진공 시스템은 설치 및 시운전 중 SF₆ 충진 전에 공기와 잔류 가스를 배출할 수 있습니다.

SF₆ 가스 저장 및 재활용

회수된 SF₆는 고압에서 액화되어 임시 저장 및 후속 재사용을 위해 외부 실린더로 이송될 수 있습니다.

KSLH-6WYTO3Z vs. DILO Piccolo L030R02

SF₆ 가스 처리를 위한 실용적인 DILO 대안

DILO Piccolo L030R02 대안을 찾고 계십니까?

KSLH-6WYTO3Z는 SF₆ 가스 회수, 액화, 진공 배출 및 충진을 위한 유사한 통합 솔루션을 제공하며, 더 높은 용량의 오일 프리 컴프레서와 완전 자동 작동을 갖춘 더 큰 10인치 PLC 터치스크린을 제공합니다.

기능
KSTONE KSLH-6WYTO3Z

DILO Piccolo L030R02	작동	완전 자동
반자동	SF₆ 컴프레서	오일 프리
오일 프리	6 m³/h	6 m³/h
3.2 m³/h @ 50 Hz	최대 컴프레서 압력	50 bar
50 bar	≤1 mbar	≤1 mbar
<1 mbar	건조 필터를 재생할 수 있나요?	재생식
25 m³/h	≤1 mbar	≤1 mbar
<1 mbar	건조 필터를 재생할 수 있나요?	재생식
건식 필터	입자 필터	예
예	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
3.5인치 컬러 터치스크린	압력 단위	mbar / bar
bar / mbar / kPa / psi / torr	외부 계량	0–120 kg
0–120 kg	예	예
예	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
예	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
공랭식	예	예
예	1200 × 880 × 1350 mm	1200 × 880 × 1350 mm
1200 × 800 × 1170 mm	무게	≤500 kg
300 kg	소음	≤70 dB(A)
<70 dB(A) L030R02 데이터시트 기준	도색	RAL 2004
RAL 2004 / 주황색	KSTONE은 DILO SF₆ 서비스 카트의 대안을 찾는 고객에게 맞춤형 컴프레서 용량, 저장 실린더 구성, 전원 공급 장치 및 제어 기능을 포함한 유연한 구성을 제공합니다.	표준 액세서리

DN8 SF₆ 충진 호스

길이: 3 m

연결: G5/8

한쪽 끝은 SF₆ 실린더 연결용
DN20 고압 호스
수량: 2개

각각 길이: 5 m

DN20 자동 밀폐 밸브 장착
사용 설명서
영어 사용 설명서

중국어 사용 설명서

현장 SF₆ 서비스용으로 설계됨
KSLH-6WYTO3Z는 SF₆ 장비 서비스에 필요한 주요 기능을 하나의 통합 이동식 장치로 결합합니다.

회수

전기 장비에서 SF₆ 가스를 효율적으로 회수합니다.

필터링 및 건조

가스 회수 중 수분 및 입자 오염 감소.

액화

효율적인 SF₆ 저장을 위한 고압 액화.

진공

SF₆ 재충진 전 심층 진공 배출.

충진

외부 실린더 계량을 통한 제어된 SF₆ 충진.

KSTONE KSLH-6WYTO3Z를 선택해야 하는 이유

01. 오일 프리 SF₆ 압축

SF₆ 가스 회로의 오일 오염을 최소화하는 데 도움이 됩니다.

02. 고압 액화

효율적인 SF₆ 가스 회수 및 저장을 위한 액화가 가능합니다.

03. 재생식 건조 필터

진공 가열 재생을 통해 건조 필터를 반복적으로 사용할 수 있습니다.

04. 완전 자동 작동

PLC 기반 제어는 SF₆ 회수, 진공 및 충진 작업을 단순화합니다.

05. 통합 계량

영점 조절 및 자동 차단 기능이 있는 0–120 kg 외부 계량 시스템.

06. 공랭식 설계

외부 냉각수 공급이 필요하지 않습니다.

07. 이동식 구조

회전 및 고정 바퀴는 현장 서비스 중 이동 및 위치 지정을 용이하게 합니다.

08. 통합 SF₆ 서비스 기능

회수, 건조 및 필터링, 액화, 진공 배출 및 충진이 하나의 시스템으로 통합됩니다.

일반적인 SF₆ 서비스 워크플로우

01 — 연결

SF₆ 장비와 저장 실린더를 시스템에 연결합니다.

↓

02 — 회수
