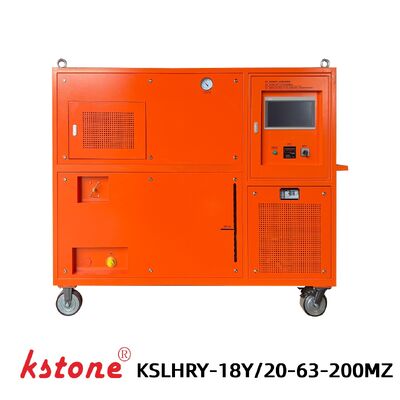

회수, 저장, 진공 펌핑, 충진 및 처리를 위한 고용량 SF6 가스 취급 시스템
| 원래 장소 | 상하이 |
|---|---|
| 브랜드 이름 | KSTONE |
| 인증 | ISO-9001 |
| 모델 번호 | KSLHRY-18Y/20-63-200MZ |
| 문서 | KSLH-18Y:20-63-200MZ(415V).pdf |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 나무로 된 box/ 카톤 박스 |
| 배달 시간 | 45일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 연간 1000 대 |
제품 상세 정보
| SF₆ 압축기 이론적인 변위 | 6m3/h | 펌핑 속도 | 40 m3/h |
|---|---|---|---|
| 궁극의 진공 | 0.1mbar 이하 | 저장 탱크 | 600 Ｌ |
| 강조하다 | SF6 가스 회수 시스템,고용량 SF6 저장 시스템,SF6 진공 펌핑 시스템 |
||
제품 설명
KSLHRY-18Y/20-63-200MZ(415V) SF6 가스 회수 장치
600L 저장 탱크가 있는 고압 액화 SF6 가스 회수 시스템
이 KSTONE KSLHRY-18Y/20-63-200MZ(415V) SF6 가스 회수 장치는 GIS, 차단기 및 기타 SF6 절연 전기 장비에서 육불화황(SF6) 가스를 회수, 저장, 진공 펌핑, 충진 및 처리하기 위해 설계된 중부하용 SF6 가스 취급 시스템입니다.
"고압 액화 회수 방식"을 사용하여 시스템은 SF6를 고압으로 압축하여 액체 형태로 전환하여 효율적으로 저장합니다. SF6 압축기, 진공 펌프, 600L 저장 탱크, 여과 시스템 및 건조 시스템을 하나의 이동식 장치로 통합합니다."PLC 터치스크린 제어", 공랭식 및 600L 저장 용량을 갖춘 이 SF6 가스 회수 시스템은 전기 장비 제조업체, 변전소, 전력 회사 및 고용량 가스 취급이 필요한 SF6 유지보수 응용 분야에 적합합니다.주요 특징
고압 액화 회수SF6 압축기는 고압 액화 기술을 사용하여 회수된 SF6를 액체 형태로 전환하여 효율적인 저장 및 실린더 충진을 가능하게 합니다.600L SF6 저장 용량
통합된 "600L 저장 용기"는 가스 및 액체 SF6 저장을 모두 지원하며 대규모 SF6 회수 작업에 충분한 용량을 제공합니다.
다기능 SF6 가스 취급
하나의 시스템 통합:
SF6 가스 회수
SF6 가스 저장진공 펌핑SF6 가스 충진
SF6 실린더 충진
가스 여과
- 가스 건조
- 자동 PLC 제어
- PLC 터치스크린 인터페이스는 진공 펌핑, 회수, 충진 및 실린더 충진을 위한 전용 작동 모드를 갖춘 직관적인 제어 시스템을 제공합니다.
- 자가 재생 건조 시스템
- 1 × 방수 커버
- 공랭식 및 이동식 설계
- 이 시스템은 공랭식을 사용하며 외부 수원지가 필요 없어 현장 서비스 및 유지보수 작업에 적합합니다.
SF6 가스 처리
회수 과정에서 통합된 여과 및 건조 시스템은 회수된 SF6 가스에서 수분 및 "고체 입자"를 제거하는 데 도움이 됩니다.
주요 기능
SF6 가스 회수 및 저장시스템은 전기 장비에서 SF6 가스를 회수하여 통합된 600L 저장 용기에 저장합니다. 고압 액화는 저장 효율을 향상시킵니다.진공 펌핑
가스 충진 또는 시운전 전에 SF6 전기 장비를 배기하기 위한 전용 진공 펌프가 제공됩니다.
SF6 가스 충진
저장된 SF6는 충진 시스템을 통해 스위치기어로 다시 이송될 수 있습니다. 충진 압력은 압력 조절 밸브를 통해 제어할 수 있습니다.
SF6 실린더 충진고압 압축기를 사용하면 회수된 SF6를 외부 SF6 실린더로 이송할 수 있습니다.SF6 실린더 충진은 기술적인 작업이며, 관련 안전 절차에 따라 숙련된 인력만 수행해야 합니다.
여과 및 건조
회수 회로는 여과 및 재생 건조 시스템을 통합하여 취급 중 회수된 SF6의 품질을 유지하는 데 도움이 됩니다.
기술 사양
SF6 실린더 충진
사양
모델
KSLHRY-18Y/20-63-200MZ(415V)
유형
고압 액화, 공랭식, 이동식
주변 온도
-10°C ~ 40°C
회수 초기 압력
≤ 10 bar
| 액체 저장 용량 | 600 kg |
|---|---|
| 충진 초기 압력 | ≤ 133 Pa |
| 충진 최종 압력 | ≤ 10 bar |
| 최종 진공 | ≤ 2 × 10⁻³ mbar |
| 연간 누출률 | 가스 / 액체 |
| 회수된 SF6 수분 | ≤ 60 ppm/V |
| 회수된 SF6 오일 함량 | 0 ppm |
| 저장 모드 | 가스 / 액체 |
| 39 bar | 50 bar |
| 저장 탱크 용량 | 600 L |
| 액체 저장 용량 | 600 kg |
| 액화 방식 | 고압 액화 |
| 건조 필터 재생 | 진공 가열 활성화 재생 |
| 전원 공급 장치 | 3상, 415V, 50Hz |
| 총 전력 | 자동 작동 모드 |
| 진공 펌핑 | SF6 회수 |
| 장비 무게 | ≤ 600 kg |
| SF6 압축기 | 매개변수 |
| 사양 | 압축기 유형 |
| 공랭식 피스톤 | 이론적 배기량 |
| 6 m³/h | 최대 배출 압력 |
| 30 bar | 허용 배출 압력 |
28 bar
| 액체 저장 용량 | 600 kg |
|---|---|
| 최대 허용 흡입 압력 | 5 bar |
| 최대 배기 온도 | 130°C |
| 압축기 전력 | 2.2 kW |
| 진공 펌프 | 매개변수 |
| 사양 | 펌핑 속도 |
| 40 m³/h | 최종 진공 |
| ≤ 0.1 mbar | 전력 |
| 2.2 kW | 용량 |
매개변수
| 액체 저장 용량 | 600 kg |
|---|---|
| 유형 II | 설계 압력 |
| 39 bar | 설계 온도 |
| 100°C | 용량 |
600 L
| 액체 저장 용량 | 600 kg |
|---|---|
| 작동 원리 | KSLHRY-18Y/20-63-200MZ(415V)는 "SF6 압축기, 진공 펌프, 저장 용기, 여과 시스템, 건조 시스템, 밸브 및 측정 장치"를 결합합니다. |
| SF6 회수 중 압축기는 회수된 가스의 압력을 높입니다. SF6의 압력-온도 특성에 따라 가스는 고압 조건에서 액화되어 600L 저장 용기에 저장됩니다. | 동시에 여과 및 건조 시스템은 가스 취급 중 "수분 및 고체 입자"를 제거하는 데 도움이 됩니다. |
| 이후 시스템은 저장된 SF6를 가스 충진에 사용하거나 고압 충진 회로를 통해 SF6를 외부 실린더로 이송할 수 있습니다. | PLC 자동 제어 |
| PLC 터치스크린 제어 시스템은 다양한 SF6 취급 절차에 대한 전용 작동 모드를 제공합니다. | 자동 작동 모드 |
| 진공 펌핑 | SF6 회수 |
SF6 충진
저장 탱크에서 실린더 충진실린더 파이프라인 회수
응용 분야
KSLHRY-18Y/20-63-200MZ(415V)는 다음과 같은 SF6 가스 취급에 적합합니다:GIS 설치 및 시운전GIS 유지보수
SF6 차단기 서비스
변전소 유지보수
SF6 전기 장비 제조
SF6 가스 회수 및 저장- SF6 실린더 충진
- 전기 장비 교체 및 오버홀
- 특히 "대용량 SF6 저장 및 포괄적인 가스 취급 기능"이 필요한 응용 분야에 적합합니다.
- 표준 액세서리
- 표준 패키지에는 다음이 포함됩니다:
1 × SF6 가스 회수 장치
1 × 사용자 설명서
1 × 적합성 인증서
- 1 × DN20 자동 밀봉 커넥터 및 실린더 볼 밸브 커넥터가 있는 5m 이중층 강철 와이어 편조 호스
- 1 × DN20 자동 밀봉 커넥터가 있는 10m 이중층 강철 와이어 편조 고무 호스
- 10 × M27 × 1.5 밀봉 개스킷
- 10 × M36 × 2 밀봉 개스킷
- 1 × M36 × 2 암 나사산에서 M27 × 1.5 수 나사산 어댑터
- 1 × 렌치
- 1 × 방수 커버
- 호스, 커넥터 및 어댑터는 고객의 GIS, 차단기 또는 SF6 장비 인터페이스에 따라 맞춤 설정할 수도 있습니다.
KSTONE SF6 가스 회수 장비를 선택해야 하는 이유KSTONE는 전력 송배전 응용 분야를 위한 "SF6 가스 회수, 취급, 테스트 및 처리 장비"를 전문으로 합니다.
맞춤형 구성을 요구하는 프로젝트의 경우 KSTONE는 다음을 기반으로 솔루션을 제공할 수 있습니다:
SF6 가스 용량
- 회수 속도
- 저장 탱크 용량
- 전원 공급 장치
- 진공 요구 사항
- 가스 충진 요구 사항
- GIS 및 차단기 인터페이스
- 자동 또는 수동 작동
- SF6 가스 회수 요구 사항에 대해 KSTONE에 문의하십시오.
- 관련 KSTONE 제품
- 완벽한 SF6 가스 취급 솔루션을 위해 다음에도 관심이 있을 수 있습니다:
SF6 가스 회수 시스템
다양한 회수, 진공, 충진 및 저장 구성을 탐색하십시오.
SF6 가스 분석기유지보수 또는 가스 회수 후 SF6 순도, 수분 및 분해 생성물을 측정합니다.SF6 누출 감지기
GIS, 차단기, 밸브 및 기타 SF6 장비의 SF6 누출을 찾습니다.
SF6 진공 펌핑 시스템
- SF6 전기 장비를 배기하기 위한 전용 진공 솔루션.
- SF6/N₂ 가스 혼합 및 충진 장비
- 제어된 SF6/N₂ 가스 혼합 및 충진이 필요한 응용 분야용.
- 자주 묻는 질문
- KSLHRY-18Y/20-63-200MZ(415V)는 무엇에 사용됩니까?
- GIS, 차단기 및 기타 SF6 절연 전기 장비에서 SF6 가스를 회수, 저장, 진공, 충진 및 취급하도록 설계되었습니다.
- 저장 용량은 얼마입니까?
- 이 시스템에는 "600L 저장 탱크"가 장착되어 있으며 액체 저장 용량은 최대 600kg입니다.
이 SF6 회수 시스템으로 가스 실린더를 충진할 수 있습니까?
예. 이 시스템은 고압 SF6 압축기를 사용하여 회수된 SF6를 외부 실린더로 이송합니다.
이 시스템에 냉각수가 필요합니까?
아니요. "공랭식" 설계를 사용하며 외부 수원지가 필요하지 않습니다.
작동이 자동입니까?
예. 이 시스템은 PLC 터치스크린 제어를 사용하며 진공 펌핑, 회수, 충진 및 실린더 충진을 위한 자동 작동 모드를 제공합니다.
호스와 커넥터를 맞춤 설정할 수 있습니까?
예. 호스, 어댑터 및 커넥터는 고객의 GIS 또는 차단기 인터페이스에 따라 구성할 수 있습니다.
이 모델에는 어떤 전원 공급 장치가 필요합니까?
표준 구성은 "3상 415V, 50Hz 전원 공급 장치"를 사용합니다.
