휴대용 SF6 가스 순도 및 이슬점 분석기
제품 상세 정보
제품 설명

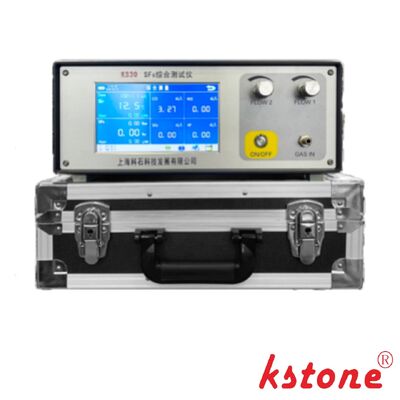

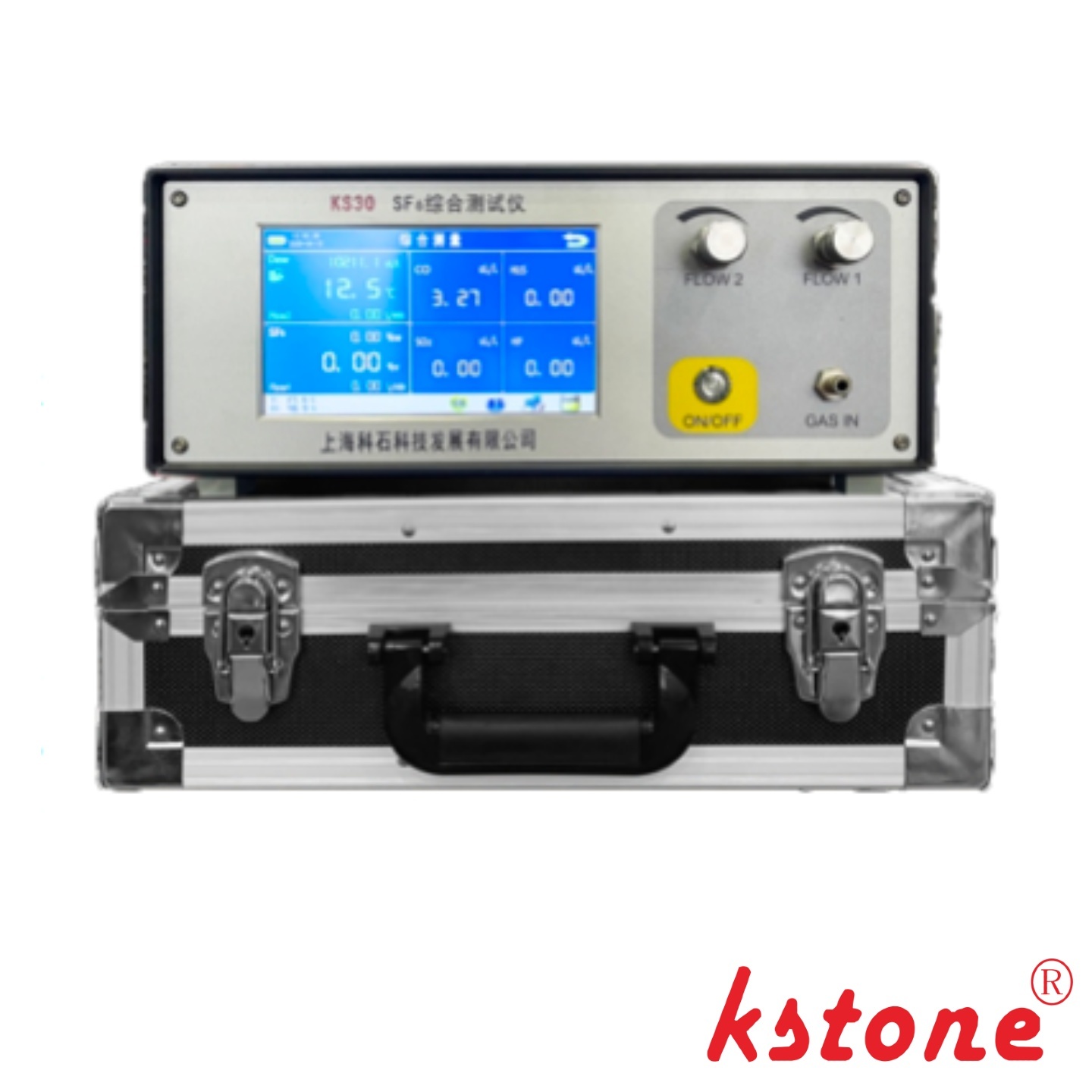

휴대용 SF6 가스 순도 및 이슬점 분석기
KS-30CSR
제품 개요
KS-30CSR SF6 가스 분석기는 정확한 측정을 위해 설계된 전문 휴대용 기기입니다.SF6 가스 순도 및 이슬점고전압 전기 장비에서.
SF6 가스는 절연 매체로 널리 사용됩니다.가스 절연 개폐 장치(GIS), 차단기 및 변전소. 가스 품질은 전기 장비의 절연 성능 및 작동 안전에 직접적인 영향을 미칩니다. 수분 오염 또는 가스 순도 저하는 절연 강도를 크게 감소시키고 부분 방전 또는 장비 고장을 유발할 수 있습니다.
KS-30CSR 분석기는 다음을 통합합니다.SF6 순도 측정, 이슬점 감지, 압력 모니터링 및 가스 역회수하나의 휴대용 장치에. 고급 정온 및 단열 챔버 기술을 사용하여 주변 온도 및 습도의 영향을 줄여 매우 안정적이고 정확한 측정 결과를 보장합니다.
이 장치는 다음을 위해 설계되었습니다.현장 테스트 및 유지 보수엔지니어가 가스를 대기로 방출하지 않고 GIS 장비 내부의 SF6 가스 품질을 신속하게 분석할 수 있습니다. 내장된 역회수 시스템은 테스트 후 샘플링된 가스를 장비로 되돌려 가스 손실을 방지하고 환경적으로 책임 있는 유지 보수 작업을 지원합니다.
높은 정확도, 휴대성 및 통합 기능으로 인해 KS-30CSR 분석기는 다음에서 널리 사용됩니다.전력 회사, 스위치기어 제조업체, 전기 서비스 회사 및 고전압 장비 유지 보수 팀.
주요 특징
고정밀 이슬점 측정
분석기는 다음 범위에서 이슬점을 측정합니다.-80°C ~ +20°CSF6 가스 시스템의 수분 오염을 정확하게 감지할 수 있습니다. 적절한 이슬점 수준을 유지하는 것은 GIS 장비의 절연 신뢰성을 보장하는 데 중요합니다.
정확한 SF6 가스 순도 분석
장치는 다음을 측정합니다.SF6 가스 순도 0% ~ 100%±0.1%의 정확도로. 이를 통해 전기 장비 내부의 절연 가스가 요구되는 기술 표준을 충족하는지 확인할 수 있습니다.
내장형 가스 역회수 시스템
KS-30CSR 분석기에는 테스트 후 샘플링된 가스를 장비로 되돌리는 가스 회수 기능이 포함되어 있습니다. 이 기능은 불필요한 SF6 배출을 방지하고 유지 보수 중 가스 소비를 줄입니다.
정온 측정 챔버
내부 정온 및 단열 설계는 환경 영향을 최소화하여 까다로운 현장 조건에서도 일관된 측정 정확도를 보장합니다.
현장 작업을 위한 휴대용 설계
컴팩트한 구조와 내구성 있는 디자인으로 분석기는 다음을 위해 적합합니다.변전소 테스트, GIS 유지 보수 및 현장 검사.
데이터 저장 및 USB 내보내기
기기는 다음을 저장할 수 있습니다.최대 200개의 측정 기록보고 및 문서화를 위해 USB를 통해 데이터를 내보냅니다.
응용 분야
KS-30CSR SF6 가스 분석기는 전력 산업 및 관련 분야에서 널리 사용됩니다.
GIS 스위치기어 테스트
엔지니어는 가스 절연 스위치기어 내부의 SF6 가스 순도 및 수분을 신속하게 측정하여 장비가 안전한 매개 변수 내에서 작동하는지 확인할 수 있습니다.
차단기 유지 보수
분석기는 유지 보수 인력이 검사 및 서비스 중에 SF6 차단기 내부의 가스 품질을 확인하는 데 도움이 됩니다.
변전소 검사
정기적인 변전소 검사에는 적절한 절연 성능을 보장하기 위해 주기적인 SF6 가스 테스트가 필요합니다.
스위치기어 제조
스위치기어 제조업체는 공장 테스트 중에 SF6 가스 분석기를 사용하여 배송 전에 장비에 고품질 절연 가스가 채워져 있는지 확인합니다.
전기 서비스 제공업체
현장 테스트 및 진단을 수행하는 유지 보수 회사는 효율적인 서비스 운영을 위해 휴대용 가스 분석기에 의존합니다.
기술 사양
| 항목 | 세부 정보 |
|---|---|
| SF6 습도 | |
| 측정 범위 | 이슬점: -80~+20°C (ppmv 등 지원) |
| 이슬점 정확도 | ±1°C (이슬점 온도가 0°C 미만일 때 센서 출력은 서리점) |
| 응답 시간 | 63%[90%] +20→-20°C Td: 5초[45초] -20→-60°C Td: 10초[240초] |
| 디스플레이 | 이슬점: 0.1°C 또는 0.1ppm |
| 가스 유량 | 0.25~0.35L/분 전자 질량 유량계 장착 샘플 가스 유량의 영향 없음 |
| 압력 측정 | 0~1.0MPa |
| 프로브 보호 | 스테인리스 스틸 소결 필터 스크린 |
| SF6 순도 | |
| 범위 | 0~100% SF6 |
| 정확도 및 반복성 | ±0.1%, 유량에 독립적 |
| 응답 시간 | 30초 |
| 일반 부품 | |
| 작동 전압 | 220VAC±10%, 50Hz. AC 및 DC 모두 사용 가능하며 고객 요구 사항에 따라 맞춤 설정할 수 있습니다. 과충전 방지. 연속 작동 시간은 5시간 이상입니다. |
| 보관 온도 범위 | -40~+70°C |
| 출력 인터페이스 | USB1.1 사양 준수 |
| 데이터 저장 | 200개의 기록 저장 가능 |
| 작동 환경 | 온도: -30~+60°C 압력: 0~20bar 샘플 가스 유량: 영향 없음 |
| 역충전 압력 | 최대: 0.7Mpa |
| 기타 구성 | 보고서 인쇄 및 일반적인 습도 변환 툴킷을 포함한 표준 버전 관리 소프트웨어 |
| 치수 | 572×440×240mm |
| 무게 | 27kg |
작동 원리
KS-30CSR 분석기는 고급 감지 기술의 조합을 통해 SF6 가스 분석을 수행합니다.
먼저, 기기는 제어된 유량 시스템을 사용하여 장비에서 소량의 가스 샘플을 추출합니다. 그런 다음 가스가 측정 챔버로 들어가 특수 센서가 가스 조성을 분석합니다.
이이슬점 센서응축이 발생하는 온도를 감지하여 수분 함량을 측정합니다. 한편,SF6 순도 센서샘플에 존재하는 다른 가스에 대한 SF6 가스의 농도를 결정합니다.
분석기는 또한 다음을 측정합니다.가스 압력적절한 샘플링 조건을 보장하기 위해. 측정 프로세스가 완료된 후 내장된 역회수 시스템은 샘플링된 가스를 장비로 되돌려 환경 영향을 최소화합니다.
이 통합 측정 프로세스를 통해 엔지니어는 가스 품질이 작동 표준을 충족하는지 신속하게 확인할 수 있습니다.
기존 가스 분석기와의 장점 비교
| 특징 | KS-30CSR 분석기 | 기존 분석기 |
|---|---|---|
| SF6 순도 측정 | ✔ | ✔ |
| 이슬점 측정 | ✔ | ✔ |
| 가스 역회수 기능 | ✔ | ❌ |
| 휴대용 현장 설계 | ✔ | 제한적 |
| 데이터 저장 | ✔ | 제한적 |
통합 역회수 기능과 휴대용 설계로 KS-30CSR은 현장 유지 보수에 특히 적합합니다.
SF6 시스템에서 이슬점 측정의 중요성
SF6 가스의 수분 오염은 고전압 절연 시스템의 유전 강도를 크게 감소시킬 수 있습니다. 과도한 수분은 부분 방전, 내부 부품 부식 및 장기적인 신뢰성 문제를 유발할 수 있습니다.
낮은 이슬점을 유지하면 SF6 가스가 건조하게 유지되고 최적의 절연 성능을 제공할 수 있습니다. 따라서 신뢰할 수 있는 SF6 가스 분석기를 사용한 정기적인 테스트는 전력 시스템의 예방 유지 보수 프로그램의 필수적인 부분입니다.
대상 산업
KS-30CSR SF6 가스 분석기는 고전압 전기 장비 운영 및 유지 보수와 관련된 조직에서 널리 사용됩니다.
일반적인 사용자는 다음과 같습니다:
-
전력 송배전 유틸리티
-
변전소 유지 보수 부서
-
고전압 스위치기어 제조업체
-
전기 장비 서비스 제공업체
-
산업용 가스 테스트 실험실
이러한 조직은 전기 인프라의 신뢰성과 안전을 보장하기 위해 정확한 SF6 가스 분석에 의존합니다.
자주 묻는 질문
SF6 가스 분석기의 목적은 무엇입니까?
SF6 가스 분석기는 고전압 장비에 사용되는 SF6 가스의 순도와 수분 함량을 측정합니다. 이를 통해 가스가 적절한 절연 특성을 유지하도록 합니다.
SF6 가스에 이슬점이 중요한 이유는 무엇입니까?
이슬점은 가스의 수분 수준을 나타냅니다. 과도한 수분은 절연 강도를 감소시키고 전기 장비를 손상시킬 수 있습니다.
테스트 후 분석기가 장비로 가스를 되돌릴 수 있습니까?
예. KS-30CSR 분석기에는 샘플링된 가스를 장비로 되돌리는 내장 역회수 시스템이 포함되어 있습니다.
분석기가 변전소 현장 작업에 적합합니까?
예. 휴대용 설계와 내구성 있는 구조로 현장 테스트 및 유지 보수에 이상적입니다.
SF6 가스는 얼마나 자주 테스트해야 합니까?
테스트 빈도는 장비 표준 및 유지 보수 일정에 따라 다르지만 많은 유틸리티에서 연간 또는 주요 유지 보수 중에 주기적인 검사를 수행합니다.
다운로드 리소스
KS-30CSR 분석기에 대한 자세한 내용은 다음을 요청하십시오:
-
제품 데이터 시트
-
사용 설명서
-
교정 인증서
-
테스트 보고서
견적 요청
신뢰할 수 있는 제품을 찾고 있다면GIS 스위치기어 테스트를 위한 SF6 가스 순도 및 이슬점 분석기, 가격 및 기술 정보는 당사에 문의하십시오.
