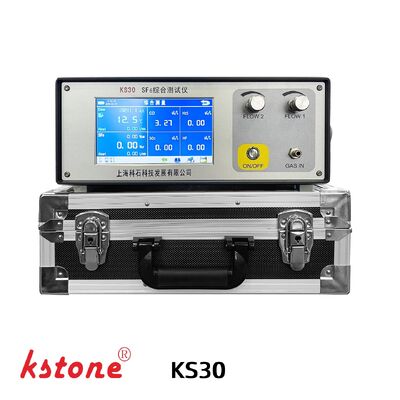

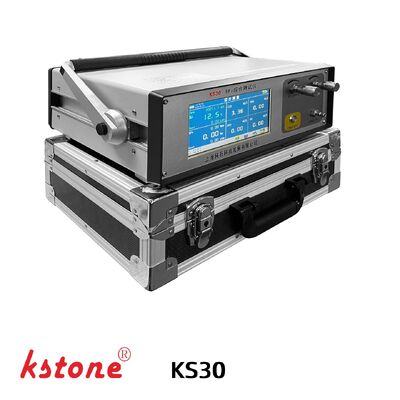

통합 다중 매개변수 분석을 위해 이슬점 범위가 -80°C ~ +20°C인 모듈형 맞춤형 SF6 가스 분석기
| 원래 장소 | 상하이 |
|---|---|
| 브랜드 이름 | KSTONE |
| 인증 | ISO9000 |
| 모델 번호 | KS30 |
| 문서 | KS30 SF6 ANALYZER.pdf |
| 최소 주문 수량 | 1 |
| 가격 | $10000-15000 |
| 포장 세부 사항 | Carton/ 나무상자 |
| 배달 시간 | 근무일 기준 15일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 연간 1000 대 |
제품 상세 정보
| 이슬점 범위 | -80°C ~ +20°C | 지원되는 단위 | 이슬점,ppmv 등 |
|---|---|---|---|
| 정확성 | ±1°C | 해결 | 0.1°C / 0.1ppm |
| 강조하다 | 모듈형 SF6 가스 분석기,맞춤형 SF6 가스 테스터,이슬점이 있는 SF6 분석기 |
||
제품 설명
KS30 시리즈 SF6 종합 분석기
KS30 시리즈 SF6 종합 분석기는 전력 응용 분야에서 SF6 가스 품질 테스트를 위해 설계된 모듈식 다기능 가스 분석 시스템입니다. 이 장비는 SF6 수분 측정, SF6 순도 분석 및 SF6 분해 가스 감지 기능을 하나의 휴대용 플랫폼에 통합합니다.
대부분의 KS30 모델은 모듈식 맞춤형 구성입니다. Shanghai Kstone은 다양한 고객 요구 사항 및 적용 시나리오에 따라 맞춤형 솔루션을 제공합니다.
중국 전력 산업 표준 DL/T 1366-2023(전기 장비용 SF6 가스) 및 DL/T 1353-2024(SF6 처리 시스템에 대한 기술 사양)의 초안 작성 회사로서 KS30 시리즈는 GIS 유지 관리, 변전소 시운전 및 SF6 가스 품질 관리의 실제 요구 사항을 충족하도록 설계되었습니다.
주요 기능
SF6 수분 측정
- 이슬점 테스트
- PPMV 변환
- 미량 수분 분석
- GIS 가스 습도 모니터링
SF6 순도 분석
- SF6 농도 테스트
- 가스 품질 검증
- 신규가스 인수검사
- 혼합가스 분석
SF6 분해 가스 감지
- SO2 모니터링
- H2S 감지
- CO 분석
- HF 감지
- 아크 분해 평가
기술 사양
SF6 수분 분석
| 목 | 사양 |
|---|---|
| 이슬점 범위 | -80°C ~ +20°C |
| 지원되는 단위 | 이슬점,ppmv 등 |
| 정확성 | ±1°C |
| 해결 | 0.1°C / 0.1ppm |
| 가스 유량 | 0.25-0.35L/분 |
| 유량계 | 전자 질량 유량계 |
| 압력 측정 | 0-1.0MPa |
| 프로브 보호 | 스테인레스 스틸 소결 필터 |
응답 시간
| 상태 | 응답 시간 |
|---|---|
| +20 -> -20°C Td | 5초[63%], 45초[90%] |
| -20 -> -60°C Td | 10초[63%], 240초[90%] |
SF6 순도 분석
| 목 | 사양 |
|---|---|
| 측정 범위 | 0-100% SF6 |
| 정확성 및 반복성 | ±0.1% |
| 응답 시간 | 30초 |
| 흐름 영향 | 가스 흐름과 무관함 |
SF6 분해가스 분석
| 가스 | 범위 | 정확성 |
|---|---|---|
| H2S | 0~200ppm | ≤±0.5% |
| SO2 | 0~100ppm | ≤±0.5% |
| 콜로라도 | 0~1000ppm | ≤±0.5% |
| HF | 0~10ppm | ≤±0.5% |
추가 매개변수
| 목 | 사양 |
|---|---|
| 감광도 | 0.1ppm |
| 반복성 | ≤±1% |
일반 사양
| 목 | 사양 |
|---|---|
| 전원공급장치 | 220VAC ±10%, 50Hz |
| 배터리 기능 | 과충전 보호 기능이 있는 AC/DC 이중 용도 |
| 연속운전 | ≥5시간 |
| 보관 온도 | -40°C ~ +70°C |
| 작동 온도 | -30°C ~ +60°C |
| 압력 범위 | 0-20바 |
| 데이터 저장 | 200개의 레코드 |
| 출력 인터페이스 | USB 1.1 |
| 소프트웨어 | 보고서 인쇄 기능이 있는 표준 관리 소프트웨어 |
| 추가 도구 | 수분 변환 툴킷 |
| 치수 | 132*283*308mm |
KS30 시리즈 모델 선정
| 모델 | 청정 | 이슬점 | SO2 | H2S | 콜로라도 | HF | 가스 회수 |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R-* | ✔ |
기기 인터페이스 설명
| 아니요. | 기능 |
|---|---|
| 1 | 이슬점 표시 영역 |
| 2 | 순도 표시 영역 |
| 3 | CO 독서 |
| 4 | SO2 판독 |
| 5 | H2S 읽기 |
| 6 | 반환 키 |
| 7 | 저장 키 |
| 8 | 인쇄 키 |
| 9 | 청소 열쇠 |
| 10 | 교정 키 |
| 11 | 주변 온도 및 습도 |
주요 특징
모듈식 맞춤형 디자인
대부분의 KS30 모델은 프로젝트 요구 사항에 따라 유연한 모듈형 구성을 지원합니다.
통합 다중 매개변수 분석
수분, 순도 및 분해 가스 테스트를 하나의 휴대용 장비에 결합했습니다.
고정밀 센서
안정성과 반복성이 뛰어난 수입 고정밀 센서를 활용합니다.
휴대용 현장 디자인
GIS 변전소 및 현장 유지보수 작업에 적합한 컴팩트한 구조입니다.
전자 질량 흐름 제어
내장된 전자 질량 유량계는 안정적이고 정확한 가스 샘플링을 보장합니다.
지능형 데이터 관리
데이터 저장, USB 내보내기 및 보고서 인쇄를 지원합니다.
선택적 가스 회수 기능
일부 모델은 환경 친화적인 작동을 위해 통합 SF6 가스 회수 기능을 지원합니다.
응용 시나리오
전력산업
- GIS 시운전
- 회로 차단기 유지 관리
- SF6 가스 품질 검사
- 변전소 유지 보수
SF6 가스 관리
- 새로운 가스 승인 테스트
- 재활용 가스 평가
- SF6 정제 모니터링
- 가스 실린더 검사
예방적 유지보수
- 절연상태 평가
- 아크 분해 모니터링
- 고장진단
- 상태 기반 유지 관리
FAQ
KS30은 어떤 매개변수를 분석할 수 있나요?
KS30은 모델 구성에 따라 SF6 이슬점, SF6 순도 및 SO2, H2S, CO 및 HF를 포함한 분해 가스를 측정할 수 있습니다.
KS30은 사용자 정의가 가능한가요?
예. 대부분의 KS30 모델은 고객 요구 사항에 따라 설계된 모듈식 맞춤형 시스템입니다.
기기가 가스 회수를 지원합니까?
선택된 KS30-R 모델은 통합 SF6 가스 회수 기능을 지원합니다.
분석기는 GIS 변전소에 적합합니까?
예. KS30 시리즈는 GIS 검사 및 전력 유지 관리 애플리케이션을 위해 특별히 설계되었습니다.
측정 데이터를 내보낼 수 있나요?
예. 분석기는 USB 데이터 내보내기, 보고서 인쇄 및 내부 데이터 저장을 지원합니다.
분석기에 관리 소프트웨어가 포함되어 있습니까?
예. 보고서 인쇄 및 수분 변환 도구를 갖춘 표준 관리 소프트웨어가 포함되어 있습니다.
DILO의 대안3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
순도 측정 |
✓ |
✓ |
✓ |
|
습도 측정 |
✓ |
✓ |
✓ |
|
SO2 측정 |
✓ |
✓ |
✓ |
|
H2S |
✓ |
✓ |
✓ |
|
콜로라도 |
✓ |
✓ |
✓ |
|
HF |
× (사용자 정의 가능) |
✓ |
✓ |
|
가스 회수 |
×(사용자 정의 가능) |
×(사용자 정의 가능) |
✓ |
|
|
|
|
|
|
SF6 순도 측정 |
|
|
|
|
측정 범위 |
0~100vol.% |
0~100vol.% |
0~100vol.% |
|
측정 정확도 |
±0.1vol.% |
±0.1vol.% |
±0.5vol.% |
|
이슬점 측정 |
|
|
|
|
측정 범위 |
-80 ~ +20°C 이슬점 |
-80 ~ +20°C 이슬점 |
-60 ~ +20°C 이슬점 |
|
측정 정확도 |
±1℃ |
±1℃ |
±2℃(>-40℃)/ ±3℃(< -40℃) |
|
SO2 측정 |
|
|
|
|
측정 범위 |
0~100ppm |
0~100ppm |
0~100ppm |
|
측정 정확도 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
시간2S 측정 |
|
|
|
|
측정 범위 |
0~200ppm |
0~200ppm |
0~100ppm |
|
측정 정확도 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
콜로라도측정 |
|
|
|
|
측정 범위 |
0~1000ppm |
0~1000ppm |
0~500ppm |
|
측정 정확도 |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
HF측정 |
|
|
|
|
측정 범위 |
/ |
0~10ppm |
0~10ppm |
|
측정 정확도 |
/ |
≤±0.5%FS |
≤±10%FS |
|
|
|
|
|
|
가스 유량 |
0.25~0.35L/분 |
0.25~0.35L/분 |
20L/h(SF6)≒ 0.33L/분 |
|
허용 입구 가스 압력 |
|
|
|
|
데이터 저장 |
200개 단위 |
200개 단위 |
500대 |
|
데이터 인터페이스 |
USB |
USB |
USB/랜/WLAN |
|
작동 온도 |
-30°C~+60°C |
-30°C~+60°C |
-10°C ~ +50°C |
KSTONE과 협력하는 이유
- 가스감지 전문업체
- 광범위한 HVAC 및 SF6 적용 경험
- OEM 및 맞춤형 솔루션 지원
- 빠른 기술 대응
- 안정적인 산업용 등급 제품 품질
- 글로벌 B2B 수출 경험
KS30 시리즈 SF6 종합 분석기 가격, 기술 데이터시트 및 맞춤형 솔루션에 대해 지금 문의하세요.
