회수 기능이 있는 SF₆ 이슬점, 순도 및 SO2 가스 분석기

KS30-3-R

가스 회수 기능을 갖춘 3-in-1 SF₆ 가스 품질 측정

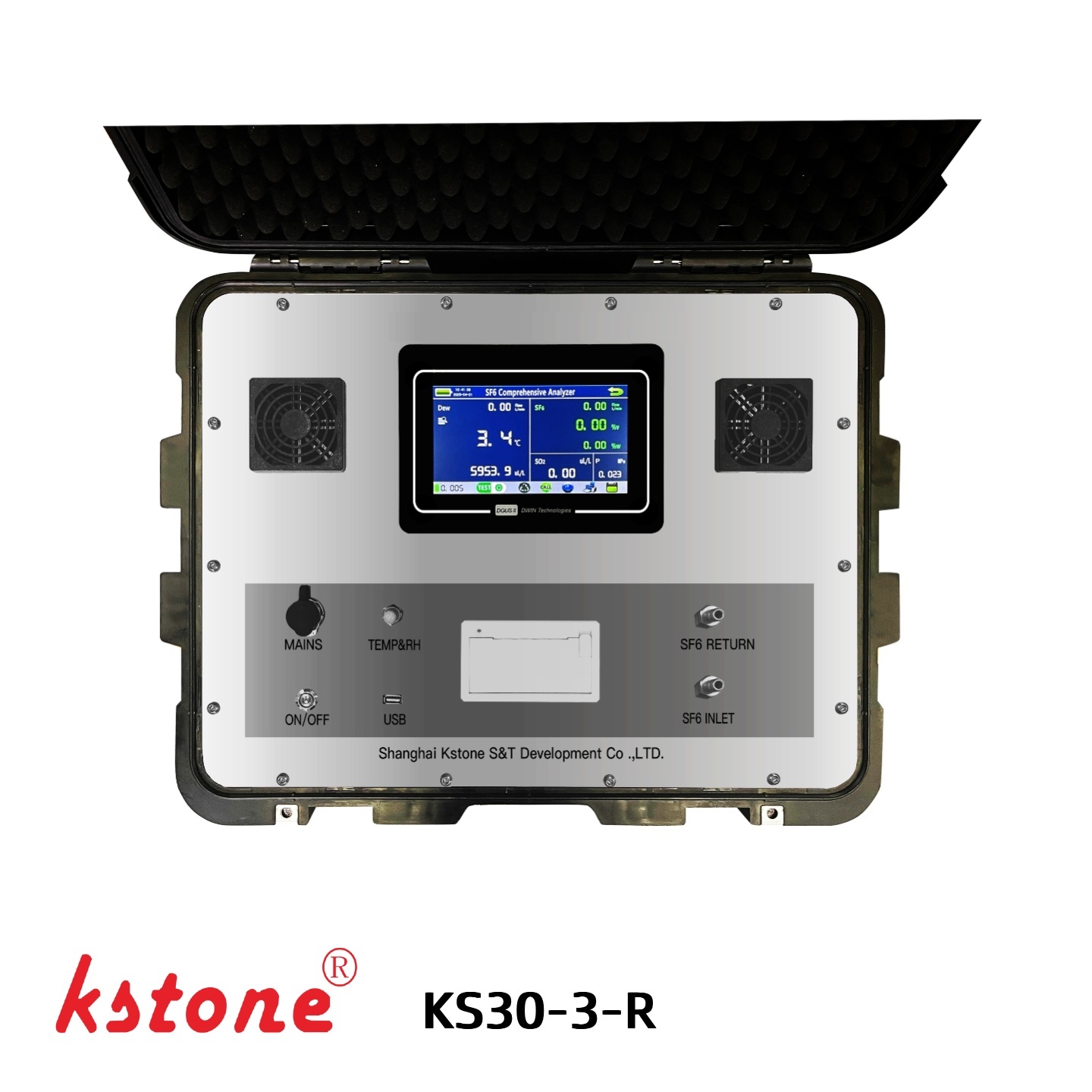

그만큼KSTONE KS30-3-R전기 장비 유지 관리 중 포괄적인 가스 품질 테스트 및 가스 회수를 위해 설계된 휴대용 SF₆ 가스 분석기입니다.

이 장비는 세 가지 필수 SF₆ 가스 품질 측정을 결합합니다.

• SF₆ 이슬점 / 수분
• SF₆ 순도
• SO₂ 분해 생성물

내장된 가스 회수 기능을 통해 측정 후 테스트된 SF₆를 회수할 수 있어 일상적인 검사 및 유지 관리 중에 불필요한 SF₆ 배출을 줄이는 데 도움이 됩니다.

KS30-3-R은 다음에 적합합니다.GIS, SF₆ 회로 차단기, 가스 절연 개폐 장치 및 기타 SF₆ 충전 전기 장비.

주요 특징

1. 3가지 매개변수 SF₆ 가스 분석

KS30-3-R은 일반적으로 요구되는 세 가지 SF₆ 가스 품질 테스트를 하나의 휴대용 기기에 통합합니다.

이슬점 + SF₆ 순도 + SO2

이를 통해 운영자는 별도의 분석기를 사용하지 않고도 가스의 수분 수준, SF₆ 농도 및 분해 생성물 상태를 평가할 수 있습니다.

2. 넓은 이슬점 측정 범위

습도 측정 모듈은 다음과 같은 이슬점 측정 범위를 제공합니다.

-80°C ~ +20°C

이 장비는 이슬점과 이슬점 사이의 변환도 지원합니다.ppmv 수분 농도, 다양한 애플리케이션 요구 사항에 따라 테스트 결과를 더 쉽게 해석할 수 있습니다.

지정된 정확도는 다음과 같습니다.

±0.5°C

서리점 출력이 0°C 미만인 경우.

3. 전자 질량 흐름 제어

분석기는 전자 질량 유량계를 사용하여 다음에서 샘플링 흐름을 제어합니다.

0.25~0.35L/분

유량 제어는 안정적인 샘플링 조건을 유지하고 측정 프로세스에 대한 유량 변화의 영향을 줄이도록 설계되었습니다.

4. SF₆ 순도 측정

통합 순도 모듈은 다음에 대한 SF₆ 농도를 측정합니다.

0~100% SF₆

응답 시간은 다음과 같습니다.

30초 이하

이는 테스트 중인 장비 내부의 SF₆ 농도를 신속하게 표시합니다.

5. SO2 분해산물 검출

분석기는 SF₆ 가스 상태를 평가할 때 사용되는 주요 분해 생성물 중 하나인 SO2를 검출할 수 있습니다.

측정 범위:0~100ppm
감광도:0.1ppm

SO2 측정 모듈은 SF₆로 채워진 전기 장비의 정기 검사에 적합합니다.

6. 통합 SF₆ 가스 회수

기본적인 가스 품질 분석기와 달리KS30-3-R에는 복구 기능이 포함되어 있습니다..

측정 과정 후에 샘플링된 SF₆ 가스는 의도적으로 대기 중으로 방출되지 않고 회수될 수 있습니다.

따라서 이 기기는 다음과 같은 유지 관리 환경에 특히 적합합니다.SF₆ 배출 감소 및 가스 회수중요합니다.

7. 휴대성과 현장 지향적 디자인

컴팩트 하우징은 다음만을 측정합니다.

132*283*308mm

이 시스템은 과충전 보호 기능을 갖춘 AC/DC 작동을 지원하며 다음을 제공합니다.≥5시간의 배터리 작동.

따라서 이 분석기는 변전소 및 기타 전기 장비 유지 관리 현장에서의 현장 테스트에 적합합니다.

측정 기능

SF₆ 이슬점 / 수분

습도 모듈은 SF₆ 가스의 이슬점을 측정하고 수분을ppmv로 변환하도록 지원합니다.

응답 시간

0°C 미만 측정의 경우 기기는 서리점 출력을 제공합니다.

SF₆ 순도 분석

순도 모듈은 샘플링된 가스의 SF₆ 농도를 측정합니다.

SF₆ 순도 측정은 가스가 응용 분야에 필요한 농도 수준을 충족하는지 여부를 신속하게 표시합니다.

SO2 분해산물 분석

KS30-3-R에는 SF₆ 분해 생성물을 모니터링하기 위한 SO2 감지 모듈이 포함되어 있습니다.

SO2 측정은 전기 장비의 작동, 유지 관리 또는 결함 관련 검사 후 일상적인 SF₆ 가스 상태 평가의 일부로 사용될 수 있습니다.

가스 회수 기능

그만큼“-R” 구성가스 분석 시스템에 SF₆ 회수 기능을 추가합니다.

기존 가스 테스트 중에는 일반적으로 소량의 SF₆가 측정을 위해 분석기에 유입됩니다. KS30-3-R은 분석 후 테스트된 가스를 회수하도록 설계되었습니다.

일반적인 프로세스

전기

↓

SF₆ 가스 샘플링

↓

이슬점 측정

↓

SF₆ 순도 측정

↓

SO2 측정

↓

SF₆ 가스 회수

이 구성은 반복적인 유지 관리 테스트 중에 불필요한 SF₆ 릴리스를 줄이는 데 도움이 됩니다.

측정 과정

일반적인 작동 순서는 다음과 같습니다.

1단계 - 연결

적절한 가스 호스와 연결 피팅을 사용하여 분석기를 SF₆ 가스실에 연결합니다.

2단계 - 샘플

제어된 양의 SF₆ 가스가 샘플링 회로를 통해 분석기로 들어갑니다.

3단계 - 분석

장비는 다음을 측정합니다.

• 이슬점 / 수분
• SF₆ 순도
• SO2 농도

4단계 - 녹음

측정 데이터는 기기에 저장하고 USB 인터페이스를 통해 전송할 수 있습니다.

5단계 - 복구

테스트 후 샘플링된 SF₆ 가스는 통합 회수 시스템을 통해 회수됩니다.

시스템 사양

데이터 관리 및 보고

KS30-3-R은 최대 내부 저장 장치를 지원합니다.200개의 측정 기록.

표준 관리 소프트웨어는 다음과 같은 기능을 제공합니다.

• 측정 데이터 관리
• 테스트 보고서 인쇄
• 데이터 전송
• 이슬점/수분 환산
• 테스트 결과 문서

이를 통해 테스트 결과를 장비 유지 관리 및 검사 기록의 일부로 유지할 수 있습니다.

프로브 보호

이슬점 프로브는 보호 장치로 보호됩니다.스테인레스 스틸 소결 필터.

보호 필터는 현장 측정 중에 감지 요소에 유입되는 입자 및 오염 물질의 영향을 줄이는 데 도움이 됩니다.

이는 가스 회로에 소량의 미립자 오염이 포함될 수 있는 전기 장비의 가스를 테스트할 때 특히 유용합니다.

일반적인 응용 분야

KS30-3-R은 다음을 포함한 SF₆ 가스 품질 검사 및 유지 관리 애플리케이션용으로 설계되었습니다.

• GIS 가스 품질 테스트
• SF₆ 회로 차단기 테스트
• SF₆ 배전반 검사
• 가스절연 변전소 유지보수
• SF₆ 가스 상태 평가
• GIS 시운전
• 회로 차단기 점검
• 정기 SF₆ 가스 검사
• 전기 장비 수리 후 유지 보수 테스트

결합된 SF₆ 분석기를 사용하는 이유는 무엇입니까?

결합된 분석기는 일반적으로 필요한 여러 가지 가스 품질 측정을 하나의 장비에 통합하여 현장 테스트를 단순화할 수 있습니다.

KS30-3-R은 수분, 순도 및 분해물 테스트를 위해 별도의 장비를 가지고 다니는 대신 하나의 휴대용 시스템을 통해 이러한 측정을 제공합니다.

통합 복구 기능은 SF₆ 배출을 고려한 유지 관리 절차를 추가로 지원합니다.

기술 사양

SF₆ 이슬점 / 수분

SF₆ 순도

SO2

일반적인

자주 묻는 질문

KS30-3-R은 무엇을 측정합니까?

KS30-3-R 측정SF₆ 이슬점, SF₆ 순도 및 SO2 분해 생성물.

이슬점 측정 범위는 무엇입니까?

이슬점 측정 범위는 다음과 같습니다.-80°C ~ +20°C, 수분을 ppmv로 변환하는 기능을 지원합니다.

테스트 후 분석기가 SF₆를 복구할 수 있습니까?

예. 그만큼"-R" 구성에는 SF₆ 가스 회수 기능이 포함되어 있습니다.측정 후 샘플링된 가스를 복구하도록 설계되었습니다.

SF₆ 순도 측정 범위는 무엇입니까?

순도 모듈 측정0~100% SF₆.

어떤 SO2 범위를 측정할 수 있나요?

SO2 측정 범위는 다음과 같습니다.0~100ppm, 민감도0.1ppm.

분석기는 배터리 전원으로 얼마나 오랫동안 작동할 수 있습니까?

AC/DC 듀얼 모드 시스템은 지정된 배터리 런타임을 제공합니다.최소 5시간, 과충전 보호 기능이 있습니다.

테스트 기록은 몇 개까지 저장할 수 있나요?

내부 데이터 저장소는 최대200개의 측정 기록.

KS30-3-R은 GIS 유지보수에 적합한가요?

예. 분석기는 다음과 같은 현장 SF₆ 가스 품질 테스트 애플리케이션용으로 설계되었습니다.GIS, SF₆ 차단기 및 SF₆ 배전반 유지보수.

KSTONE SF₆ 가스 분석 솔루션

KSTONE은 SF₆ 가스 분석 솔루션을 제공합니다.이슬점, SF₆ 순도, SO2 및 기타 SF₆ 분해 생성물.

다양한 가스 매개변수 조합이 필요한 응용 분야의 경우 KSTONE은 다음을 제공할 수 있습니다.모듈식 및 맞춤형 분석기 구성고객의 측정 요구 사항에 따라.

더 높은 매개변수의 SF₆ 가스 분석을 위해 KSTONE은 다음과 같은 추가 구성 요소를 포괄하는 구성 가능한 시스템도 제공합니다.H2S, HF, CO, O2 및 기타 가스, 선택한 구성에 따라 다릅니다.
