적용 분야
이 설명서에서 지정된 "C4"는 C4 혼합 가스를 의미하며, 일반적으로 C4 비율이 10% 미만입니다. 이 장치에 구성된 진공 펌프는 장비의 파이프 라인을 비공하는 데만 사용됩니다.필요에 따라 더 큰 진공 단위를 구성 할 수 있습니다..
이 장치는 C4 혼합 가스의 회수, 정화 및 재충전에 적합합니다. 전력 공급 사무소, 발전소, 전송 변속소, 고전압 스위치 제조 공장,전기연구소, 및 전력 엔지니어링 회사. 그것은 특히 110KV 550KV GIS (가스 단열 스위치 기구) 의 현장 설치 및 유지 보수에 적용됩니다.
I. 설계 및 제조 기준
- 황 헥사플루오라이드 가스 회수 장치에 대한 기술적 조건 DL/T 662-2009
- SF6 재구성, 재충전 및 처리 장치에 대한 기술 사양 Q/GDW 470-2010
- 산업용 황 헥사플루오라이드 GB/T 12022-2006
- 진공 펌프의 안전 요구 사항 GB 22360-2008
- 압력 용기 GB 150.1~150.4-2011
- 어쿠스틱스음압을 이용한 소음원소음력수준의 결정반사 평면 위의 포괄 측정 표면을 이용한 쉬운 방법 GB/T 3768-1996
- 이름판 GB/T 13306-2011
- 기계 및 전기 제품의 포장에 대한 일반 기술 조건 GB/T 13384-2008
- 일반 전기 장비의 전기 장비 유통에 대한 설계 코드 GB 50055-2011
- 측정, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항: 1부: 일반 요구 사항: GB 4793.1-1995
- 산업용 기계의 전기장비: 1부: 일반 기술 조건 GB 5226.1-2008
- 포장, 보관 및 운송에 대한 그래픽 표시기 GB/T 191-2008
II. 주요 기능 및 특성
전체 기능
이 장치는 진공 펌핑, 진공 측정, C4 복구, C4 충전 및 C4 저장 기능을 지원합니다.
복구 시스템
- 핵심 부품: 기름 없는 고압 압력 압축기, 전체 시스템에 대한 공기 냉각 구조 설계.
- 보호장치: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
진공 펌프 시스템
- 펌프 유형: 직결 잎 진공 펌프, 크기가 작고, 기름 연출/기침/유출이 없으며, 최종 진공은 10 Pa입니다.
- 오일 역류 방지 장치: 갑작스러운 전력 중단 또는 종료 시 펌프 오일이 스위치 장치로 다시 흐르는 것을 방지합니다.
- 진공 측정기: 정확한 진공 측정을 위한 고정도 디지털 진공 측정기, 사용하기 쉽습니다.
- 응용 프로그램: 장치 자체의 대피, 필터의 진공 활성화 및 전기 장비의 대피 (선택 가능한 더 큰 진공 장치).
정화 시스템
- 필터: 1μm 이하의 가스 먼지 입자 크기와 40ppm 이하의 수분 함량을 제어하는 수입 고정도 먼지 필터, 건조 필터 및 분해 제품 필터.
- 재생 기술: 진공 가열 활성화 재생, 건조 시스템이 분리 또는 필터 요소 교체없이 자율적으로 재생 할 수 있습니다.
충전 시스템
압력 균형 또는 압력 압력화를 통해 C4 가스 충전을 지원하며 사용자는 실제 조건에 따라 선택할 수 있습니다.
전기 제어 시스템
- 부품: 단계 순서 전환, 누출, 단계 손실, 과열 및 열 릴레에 대한 보호 기능을 갖춘 브랜드 전기 부품.
- 설계: 고 신뢰성을 위해 500V 저항 전압으로 사용자 정의 단계 순서 보호.
안전 시스템
- 폭발 및 손상을 방지하기 위한 세 번의 압력 보호 장치
- 토착: 안전 토착 볼트로 장착되어 있어 쉽게 토착된다.
- 구조: 내부 기계에서 운영자를 격리하기 위해 폐쇄된 상자 설계, 먼지, 방수 및 소음 감축 보호를 제공합니다.
파이프라인 시스템
- 파이프: 벽 두께 ≥1.6mm의 고품질의 붉은 구리 파이프, 수평 및 수직으로 배치되어 있습니다.
- 연결: 모든 곡선과 관절 (단순한 스트레칭 곡선이 아닌) 에서 용접을 위해 사용되는 붉은 구리 연결 장치, 높은 강도와 강도를 위해 은으로 침투 된 용접으로 누출이 없도록합니다.
저장 시스템
- 가스 저장 탱크: 국가 당국이 발급한 고유 인증 번호를 가진 각 GB 150 강철 압력 용기에 따라 설계, 제조 및 테스트됩니다.
- 액세서리: 표준 압력 측정기 및 C4 압력의 디지털 표시기
운영 시스템

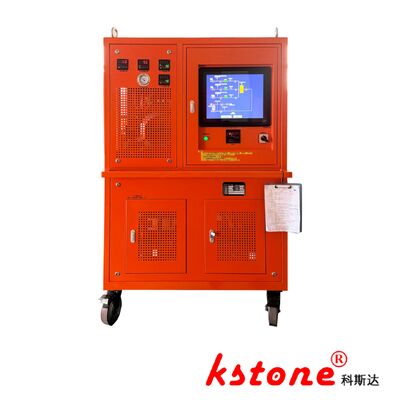

- 제어: 15인치 컬러 터치 스크린으로 완전 PLC 자동화
- 인터페이스: 복구 프로세스의 내장된 스케마적 다이어그램과 함께 그래픽 동작 인터페이스1개의 키로 자동 동작과 스케마에 있는 장치 그래픽을 클릭하여 수동 동작을 지원합니다..
- 안전성: 실효에 대한 포괄적 인 보호, 실시간 오류 표시 및 문제 해결 지침; 중국어 모드 사용할 수 있습니다.
-
C4 자동 복구 장치 시스템 다이어그램

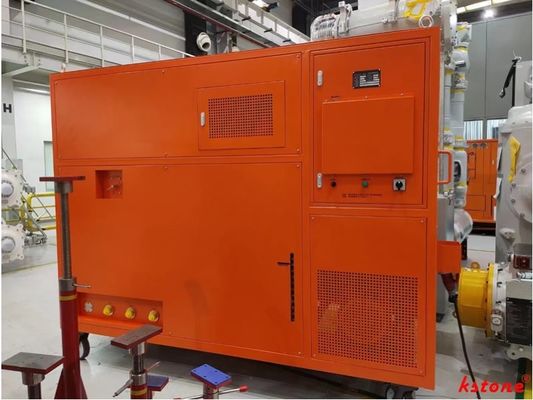

- 구조: 전체 기계는 닫힌 금속 보호 껍질과 유지 보수 문과 창문이 예약되어 있습니다.큰 지름의 보편적 바퀴는 이동이 용이하기 위해 바닥에 설치, 고강성 가로 빔은 포크리프트 승강을 가능하게 한다. 휴대가 가능한 승강 럭은 편리한 승강을 위해 상단의 네 모서리에 장착된다.
III. 장치 성능 매개 변수
| 종류 |
고압, 공기 냉각, 이동식 |
| 회복 |
- 초기 압력: 0 ~ 5MPa
- 최종 압력 (저기): ≤-0.1MPa
- 주 압축기 밀집량 (국가용 기름 없는): 30m3/h |
| 충전 |
- 충전 압력: -0.1~0.8MPa
- 평균 충전 속도: ≥10m3/h |
| 진공 펌프 |
- 펌프 속도: 63m3/h
- 라이푸시 |
| 연간 누출률 |
≤0.5% |
| C4 가스 품질 |
- 습도: ≤40ppmV
- 기름 함유: 없음
- 먼지 입자 크기: ≤0.2μm |
| 저장 용기 |
- 저장 방식: 가스 상태
- 용량: 400L (개인 맞춤) |
| 진공 측정 |
전자 디지털 진공 측정기 |
| 건조 필터 |
재충전 가능하고 재생 가능 |
| 작동 모드 |
자동, 15인치 이상의 터치 스크린 |
| 전원 공급 |
3단계 3Φ 380V/50Hz |
| 소음 |
≤70 dB (A) |
| 인터페이스 사양 |
DN20 |
1주요 부품 및 도구:
| 시리즈 번호 |
이름 |
모델 사양 |
양 |
| 1 |
고압 가스 튜브 |
DN20 고무 튜브, 10m, 양쪽 끝에서 DN20 자기 밀폐 연결 장치 |
1pc |
| 2 |
고압 캔 펌프 |
장갑 DN8, 5m, 공 밸브, 중국 표준 실린더 커넥터, 복구 장치 어댑터 |
1pc |
| 4 |
케이블 스릴 |
4코어 구리 전력 케이블 (10m, 장치 전력으로 구성된 전선 지름) |
1 세트 |
| 5 |
특수 도구 |
1×DN20 레인치, 1×M36×2 남성 가닥 M20×1.5 여성 가닥 어댑터 |
1 세트 |
| 6 |
용품 상자 |
랜치키, 커넥터 등용 |
1pc |
2주요 부품의 성능 매개 변수
| 구성 요소 |
매개 변수 |
가치 |
| SF6 압축기 |
- 타입: 기름 없는 윤활, 공기 냉각
- 이론적 이동량: 30m3/h
- 최대 방출 압력: 5 MPa
- 허용되는 방출 압력: 4.7 MPa
- 최소 흡입 압력: 53 kPa
- 최대 흡입 압력: 0.2 MPa
- 최대 방출 온도: 130°C
- 전력: 11kW
- 전원 공급: 3Φ 380V 50Hz |
- - - |
| 직접 연결된 진공 펌프 (라이푸시) |
- 펌프 속도: 63m3/h
- 최후 진공: ≤10 Pa
- 윤활유: PRO100
- 전력: 2.2kW
- 전원 공급: 3Φ 380V 50Hz |
- - - |
| 컨테이너 (국산 탄소강) |
- 카테고리: II급
- 설계 압력: 5MPa
- 설계 온도: 100°C
- 용량: 400L |
- - - |
| 디지털 진공 측정기 |
국내 |
- - - |
| 밸브 |
아메리칸 톤 |
- - - |
| 진공 압축기 |
국내 |
20m3/h |
| PLC |
이위 |
- - - |
| 터치 스크린 |
쿨룬 노동 조건 |
- - - |
3m-novec-4710 단열가스
난소개
3MTM노베크TM4710 방열 가스는 황 헥사플루오라이드 (SF) 에 대한 지속 가능한 대안입니다.6) 전기 장비
고열 및 활 끄는 응용 프로그램. 그것은 우수한 다이 일렉트릭 특성을 제공합니다,
온도 및 SF에 비해 환경 영향의 현저한 감소6노베크 4710가스는
용연성이 높고 의도된 용도로 사용되면 작업자들에 대한 광범위한 안전 지점을 가지고 있습니다.
SF6이 대안은 또한 낮은 지구 온난화 잠재력 (GWP) 과 같은 중요한 환경 특성을 가지고 있습니다.
이너트 가스 및 0 오존 감소 잠재력 (ODP) 과 혼합됩니다. 순수한 형태로 Novec 4710 가스는 상대적으로
다이렉트릭 강도는 SF보다 두 배나 높습니다.6주어진 압력에서
오2022년 12월 20일, 3M은 퍼플루오로이즈부티로니트릴을 포함한 58개의 페르/폴리플루로알킬 물질 (PFAS) 의 생산을 중단한다고 발표했습니다.C4F7N, 3M 노베크 4710) 및 펄루로페텐탄 (C5F10, 3M 노베크 5110), 2025년 말까지 PFAS의 기후, 환경 및 생태 건강에 미치는 영향을 줄이거나 제거하기 위해.
KSTONEC4 및 C5 관련 기기 및 장비를 개발하는 중국의 선도 기업이며 3M 및 중국 C4 또는 C5 제조업체와 정확한 협력을 맺고 있습니다.
