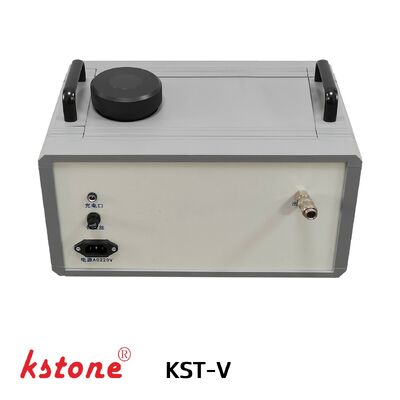

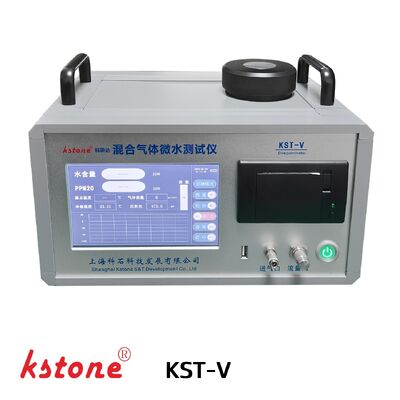

고 정밀 자동 휴대용 SF6 듀 포인트 분석기 GIS 및 SF6 가스 시스템에 냉각 거울 기술
| 원래 장소 | 상하이 |
|---|---|
| 브랜드 이름 | KSTONE |
| 인증 | ISO9000 |
| 모델 번호 | KST-V |
| 최소 주문 수량 | 1 |
| 가격 | $10000-15000 |
| 포장 세부 사항 | Carton/ 나무상자 |
| 배달 시간 | 근무일 기준 15일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 연간 1000 대 |
제품 상세 정보
| 표시 단위 | °C/ppm | 가스 유량 | 400~800 ±50ml/분 |
|---|---|---|---|
| 흐름 디스플레이 | 디지털 흐름계 | 가스 압력 | ≤1Mpa |
| 주변 온도 | -20' Ｃ ~ +50' Ｃ | 주변 습도 | ≤85% RH |
| 강조하다 | 휴대용 SF6 이슬점 분석기,자동 냉각 거울 이슬 측정기,GIS SF6 가스 이슬 분석기 |
||
제품 설명
GIS 및 SF6 가스 시스템용 고정밀 자동 SF6 냉각 거울 이슬점 분석기
제품개요
KST-V SF6 냉각 거울 이슬점 분석기는 SF6 가스 시스템, GIS 장비 및 고전압 전기 유지 관리 애플리케이션을 위해 특별히 설계된 고정밀 수분 측정 장비입니다.
분석기는 냉각 거울 측정 원리를 채택하여 뛰어난 장기 신뢰성과 함께 매우 정확하고 안정적인 이슬점 측정 결과를 제공합니다. 기존 센서형 노점계와 비교하여 냉각 거울 방식은 더 높은 측정 정확도, 뛰어난 반복성 및 시간 경과에 따른 드리프트 감소를 제공합니다.
이 장비는 완전 자동 연속 측정과 자동 거울 가열/제상 주기를 지원하여 현장 테스트 환경에서 안정적인 작동을 보장합니다.
내장형 리튬 배터리, 디지털 유량계 및 지능형 제어 시스템을 갖춘 KST-V는 변전소의 현장 SF6 가스 수분 분석, GIS 개폐 장치 유지 관리, 가스 회수 시스템 및 전력 유틸리티 검사 애플리케이션에 적합합니다.
냉각 거울 이슬점 분석기 작동 방식
냉각 거울 측정 원리
분석기는 냉각 거울 이슬점 측정 원리를 기반으로 작동합니다.
특정 압력 조건에서 가스 온도가 수증기의 포화 온도 이하로 떨어지면 가스 중의 수분이 거울 표면에 응축됩니다. 결로로 인한 확산 반사로 인해 반사된 빛이 변하고, 광학 감지 시스템이 이러한 변화를 감지합니다.
지능형 제어 시스템은 광학 신호와 온도 신호를 모두 분석하여 테스트된 가스의 이슬점 온도를 정확하게 계산합니다.
이슬 맺힘이 감지되면 장비는 응결이 사라질 때까지 거울 표면을 자동으로 가열한 다음 지속적인 자동 측정을 위해 새로운 냉각 주기를 시작합니다.
0°C 미만에서 측정된 이슬점을 서리점이라고 합니다.
주요 특징
- 고정밀 냉각경 측정 기술
- SF6 가스 수분 분석을 위해 특별히 설계되었습니다.
- 완전 자동 연속 측정
- 자동 거울 가열 및 제상 주기
- 최소한의 드리프트로 높은 측정 안정성
- 디지털 유량계 디스플레이
- 듀얼 디스플레이 단위: °C 및ppm
- 내장형 충전식 리튬 배터리
- 현장 작업을 위한 휴대형 컴팩트 구조
- GIS 및 고전압 전기 유지 관리에 적합
응용
- GIS 배전반 수분 테스트
- SF6 가스 품질 분석
- 고전압 변전소 유지보수
- SF6 가스 회수 및 충전 시스템
- 전력 유틸리티 검사
- 가스 절연 장비 시운전
- SF6 전기설비의 예방정비
기술 사양
| 목 | 사양 |
|---|---|
| 측정원리 | 냉각 거울 방식 |
| 측정된 가스 | SF6 |
| 측정 모드 | 완전 자동 연속 측정 |
| 이슬점 범위 | +20°C ~ -62°C |
| 온도 분해능 | 0.1°C |
| 측정 정확도 | ±0.3°C 이상 |
| 디스플레이 유닛 | °C/ppm |
| 가스 유량 | 400~800 ±50ml/분 |
| 흐름 표시 | 디지털 유량계 |
| 가스 압력 | 1MPa 이하 |
| 냉동 소스 | SL 마이크로 쿨러 |
| 샘플링 인터페이스 | 자체 밀봉형 퀵 커넥터 |
| 주변 온도 | -20°C ~ +50°C |
| 주변 습도 | 85% 이하 |
| 외부 전원 공급 장치 | AC220V ±10%, 50Hz |
| 내부 전원 공급 장치 | 24V 리튬 배터리 |
| 전력 소비 | 70W 이하 |
| 연속 근무 시간 | ＞8시간 |
| 치수 | 340*230*200mm |
| 무게 | 9.5kg 이하 |
표준 구성
- KST-V 노점 분석기
- 전원 어댑터
- 샘플링 호스
- 자체 밀봉형 퀵 커넥터
- 사용 설명서

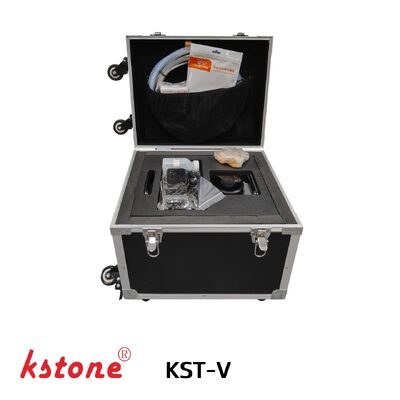

- 운반 케이스
옵션 액세서리
- SF6 감압 밸브
- 스테인레스 스틸 샘플링 호스
- 추가 퀵 커넥터
- 외부 가스 필터 장치
- 교정 서비스
자주 묻는 질문
기존 센서형 노점계 대신 냉각 거울 기술을 사용하는 이유는 무엇입니까?
냉각 거울 기술은 기존 폴리머 센서 기술에 비해 더 높은 정확도, 더 나은 반복성 및 장기 안정성으로 직접적인 물리적 이슬점 측정을 제공합니다.
분석기는 GIS 개폐 장치 유지 관리에 적합합니까?
예. KST-V는 GIS 장비, SF6 가스 시스템 및 고전압 전기 유지 관리 애플리케이션을 위해 특별히 설계되었습니다.
기기에 ppm 값이 표시될 수 있나요?
예. 분석기는 이슬점 온도(°C)와 수분 함량(ppm) 표시를 모두 지원합니다.
분석기가 현장 작업을 지원합니까?
예. 내장된 24V 리튬 배터리는 8시간 이상의 연속 작동을 지원하므로 실외 및 현장 테스트에 적합합니다.
KSTONE과 협력하는 이유
- 전문 SF6 가스 장비 제조업체
- 광범위한 GIS 산업 적용 경험
- OEM 및 맞춤형 솔루션 지원
- 빠른 기술 대응
- 안정적인 산업용 장비
- 글로벌 B2B 수출 경험
이슬점 분석기 견적 요청
귀하의 기술 요구 사항과 응용 프로그램 세부 정보를 보내주십시오.
당사 엔지니어링 팀은 24시간 이내에 적합한 이슬점 분석기를 제공할 것입니다.
