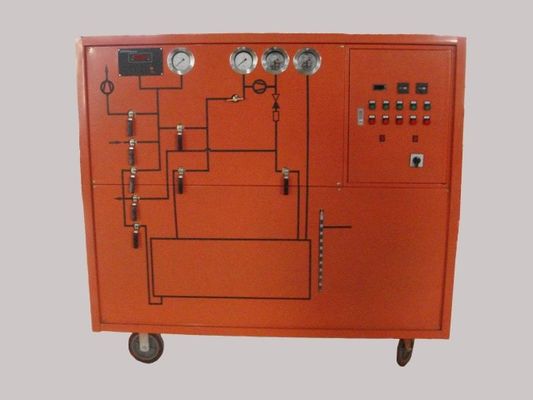

수동 작동 기본 SF6 회수 장치 36m3/h 압축기 [KSLH-36Y54100]

수동 조작, 기본 SF6 회수 장치, 작동 전압 3상 380V 50Hz

KSLH-36Y54100

주요 기술 성능 매개변수
1. 장치 성능 매개변수
유형: 냉동 액화, 공랭식, 수동 푸시 이동식
작동 환경 온도 -10 ℃~40 ℃
초기 압력 (MPa) 0.8
회수 최종 압력 (MPa) ≤ 0.053
1m3 부피에 필요한 시간 (h/m3) * ≤ 0.5
초기 압력 (Pa) ≤ 133
주입 최종 압력 (MPa) 0.7
1m3 부피에 필요한 시간 (h/m3) ≤ 0.2
0.1MPa에서 133Pa까지 진공화에 걸리는 시간 (h/m3) * * ≤ 1.0
최종 진공 (Pa) ≤ 10
133Pa에서 24시간 유지 시 증가 값 (Pa) ≤ 400
연간 누출률 ≤ 1%
재활용 후 SF6 수분 함량 (PPM/V) * * * ≤ 60
가스 순도 및 오일 함량 (PPM/G) ≤ 10
저장 방법: 액체
저장 압력 (MPa) 8
용량 (L) 100
가스 저장 용량 (kg) 100
건조 필터 재생 방법: 진공 가열 활성화 재생
전원 공급 장치 3상 4선 시스템 3 Φ 380V 50Hz
총 전력 (kW) ≤ 10
소음 dB (A) ≤ 75

2. 주요 구성 요소 성능 매개변수
반밀폐형
이론적 변위 m3/h 36
최대 배기 압력 MPa 3.5
허용 배기 압력 MPa 3.0
SF6 압축기
최소 허용 흡입 압력 KPa 53
최대 허용 흡입 압력 MPa 1.0
최대 배기 온도 ℃ 130
전력 kW 2.2
전원 공급 장치 3 Φ 380V 50Hz
추출 속도 L/s 15
진공 펌프 최종 진공 Pa ≤ 15
윤활유 HD25 냉동 오일
전력 kW 2.2
전원 공급 장치 3 Φ 380V 50Hz
컨테이너 범주 2
설계 압력 MPa 8
컨테이너 설계 온도 ℃ 45
저장 컨테이너 용량 L 100
저장 컨테이너 저장 용량 kg 100

운송 매개변수

훈증 나무 상자
치수: 1600 * 1000 * 1200
총 중량: 650kg
